Многомерный миксер для смешивания порошков

Порошковая смесь может выглядеть однородной в бутылке с образцом, но при следующем процессе она все равно не получится. Сегрегация во время выгрузки, мертвые зоны в барабане, истирание хрупких гранул или чрезмерное перемешивание после гомогенизации цвета могут привести к результату, который выдерживает визуальный контроль, но не обеспечивает требуемого распределения. Вот почему многомерное смешивание часто оценивается не только по однородности смеси, но и по тому, насколько мягко и предсказуемо оно перемещает весь слой порошка. TENCAN многомерный смеситель является одним из вариантов для лабораторий и производственных групп, работающих с сухими порошками, гранулами и другими сыпучими или умеренно когезионными материалами.

Почему смешивание порошков не удается до того, как виноват миксер

Проблемы со смешиванием редко возникают из-за одного миксера. Многомерный смеситель может производить однородный слой в конце цикла, но образец, взятый из барабана, материал, который первым выходит из выпускного клапана, и порошок, который попадает в таблеточный пресс или упаковочную линию, могут различаться. Причина в том, что порошок – это не простая жидкость. Он имеет гранулометрический состав, объемную плотность, шероховатость поверхности, содержание влаги и электростатическое поведение. Каждое свойство влияет на то, как частицы движутся, разделяются и рекомбинируются.

Сегрегация является наиболее распространенной проблемой. Когда частицы различаются по размеру или плотности, вибрация, переливание и даже легкое переворачивание могут привести к миграции мелких частиц вниз или подъему крупных частиц. Миксер, создающий сильное перекатывающее действие, может быстро перемешивать, но это же действие может также способствовать сегрегации при опорожнении барабана. Многомерный смеситель снижает этот риск, поддерживая в движении весь слой, а не полагаясь на узкую зону с высоким сдвигом, но он не может устранить сегрегацию, если приемный контейнер или разгрузочный желоб способствуют сепарации.

Мертвые зоны являются еще одним источником противоречивых результатов. Это области, где материал движется медленно, остается прижатым к поверхности или испытывает гораздо меньшую нагрузку, чем остальная часть слоя. В плохо подобранном барабане или при неподходящем уровне наполнения порошок может оставаться в углу, пока основной корпус циркулирует. В результате получается смесь, которая выглядит приемлемой для одной пробы, но не подходит при выгрузке всей партии. Мертвые зоны особенно вероятны, когда уровень заполнения слишком низкий, когда материал связный или когда геометрия барабана не способствует складыванию верхнего и нижнего слоев.

Чрезмерное смешивание не менее важно. Как только смесь достигает удовлетворительного распределения, дополнительное перемешивание обычно не улучшает его. Вместо этого длительное движение может привести к разрушению хрупких гранул, образованию мелких частиц абразивных частиц и образованию агломератов из-за разницы в поверхностной энергии. В некоторых составах чрезмерное перемешивание также может изменить поведение потока или создать пыль, которая позже отделяется. Практической целью является не максимально длинный цикл; это самый короткий повторяемый цикл, который достигает требуемой однородности и остается стабильным во время разрядки.

Полезным диагностическим подходом является взятие проб в нескольких точках и несколько раз, а не только в конце цикла. Пробы, взятые из верхней, средней и нижней частей барабана, а также из первой, средней и последней части разгрузки, показывают более чем одну выборочную проверку. Если смеситель в барабане работает хорошо, но пробы на выходе разделяются, проблема может заключаться в последующих манипуляциях, а не в самом принципе смешивания.

Принцип работы многомерного микшера

Многомерный смеситель предназначен для перемещения слоя порошка путем сочетания вращения, перемещения и изменения ориентации. Вместо того, чтобы полагаться на быстрый ротор, лопасти или узкий сдвиговый зазор, барабан или смесительный сосуд движется по траектории, которая постоянно сгибает материал вокруг себя. Частицы меняют положение при наклонах, каскадах и перекатах слоя, а сыпучий материал транспортируется из одной части резервуара в другую. Эта комбинация конвекции, диффузии и сдвига низкой интенсивности делает многомерный подход привлекательным для порошков, которые должны оставаться относительно неповрежденными.

Точное движение зависит от конструкции машины, крепления барабана, расположения привода и системы управления. Некоторые системы производят мягкое трехмерное переворачивание; другие сочетают вращающийся барабан со вторым вращением или реверсивным движением. Общий принцип заключается в том, что ни одно направление не доминирует. Материал, который в противном случае остался бы возле стены, неоднократно вносится в активную зону, а верхний слой складывается обратно в нижний слой. Это помогает уменьшить постоянные мертвые зоны, которые могут возникнуть в простых одноосных барабанах.

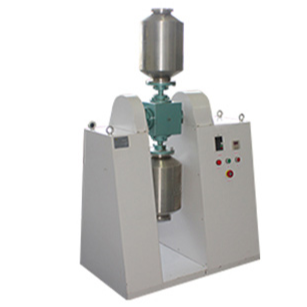

Многомерный смеситель использует движущийся барабан для создания плавного, разнонаправленного движения слоя порошка.

В отличие от смесителя с высокой скоростью сдвига, многомерный смеситель обычно не зависит от небольшой зоны интенсивного смешивания для гомогенизации партии. Это различие имеет значение для хрупких материалов. Гранулы, порошки, высушенные распылением, кристаллические продукты и композитные частицы могут быть чувствительны к ударам и сжатию. Действие цельного слоя с низким сдвигом может снизить вероятность поломки, но не гарантирует нулевого истирания. Фактический результат по-прежнему зависит от материала, времени цикла, скорости барабана и количества свободного места в резервуаре.

Откуда берется смешивающее действие

Три механизма обычно действуют вместе. Конвективное перемешивание перемещает группы частиц из одной области в другую. Диффузионное перемешивание позволяет отдельным частицам или небольшим кластерам мигрировать через слой по мере его деформации. Сдвиговое перемешивание происходит на границах между движущимися слоями, хотя уровень сдвига в щадящем барабанном смесителе значительно ниже, чем в лопастном или роторном смесителе. Хорошо согласованный многомерный цикл уравновешивает эти механизмы, так что вся партия заменяется, не создавая чрезмерного воздействия.

Уровень заполнения оказывает сильное влияние на этот баланс. Если барабан слишком пустой, порошок может скатываться, а не складываться, и активный слой может оставаться неглубоким. Если барабан переполнен, остается мало свободного места для расширения и опрокидывания кровати, поэтому перемешивание становится медленнее, и вблизи верхней части или двери могут образовываться мертвые зоны. Практический оптимум обычно находится опытным путем, поскольку он зависит от объемной плотности, угла естественного откоса и геометрии барабана. Легко текучий материал может выдерживать уровень наполнения, отличный от когезионного порошка, который имеет тенденцию сохранять свою форму.

Скорость также следует рассматривать как переменную процесса, а не просто настройку пропускной способности. Увеличение скорости может сократить время, необходимое для крупномасштабного распределения, но также может увеличить энергию удара, пылеобразование и тепловложение. Для термочувствительных или хрупких продуктов может быть предпочтительнее более медленный цикл с большей продолжительностью, при условии, что смесь все же достигает необходимой однородности. Правильная комбинация обычно определяется путем выборки, а не исходя из предположения, что чем быстрее, тем лучше.

Переменные процесса, определяющие качество смеси

Многомерное смешивание снаружи выглядит простым, но качество смешивания контролируется несколькими взаимодействующими переменными. Самый полезный способ их оценки — отделить переменные, которые можно регулировать на станке, от переменных, принадлежащих материалу и окружающему процессу.

Последовательность загрузки заслуживает большего внимания, чем ей часто уделяется. Если небольшой ингредиент добавляется в виде концентрированной пробки на дно барабана, миксер должен сначала разбить эту область, прежде чем он сможет распределить компонент по партии. Предварительное смешивание второстепенного ингредиента с частью основного порошка может помочь, но это также усложняет обработку и может привести к образованию пыли. Лучшая последовательность зависит от количества компонентов, их относительных пропорций и того, имеет ли второстепенный ингредиент тенденцию к агломерации.

Разгрузка является частью процесса смешивания, а не отдельной операцией. Смесь, однородная внутри барабана, может расслаиваться при падении через желоб или при заполнении высокого контейнера. Первый материал, выходящий из резервуара, может быть богаче мелкими частицами, тогда как последний материал может содержать более крупные частицы. Система разгрузки, которая сводит к минимуму свободное падение, позволяет избежать сильного воздухововлечения и удерживает приемный контейнер на подходящей высоте, может сохранить работу, выполняемую миксером. Поэтому отбор проб выходящего потока имеет важное значение, когда продукт чувствителен к сегрегации.

Температура и влажность также имеют значение. Многомерный смеситель обычно передает меньше тепла, чем устройство с высоким сдвиговым усилием, но он не является системой с регулируемой температурой, если только сосуд или окружающая среда не предназначены специально для этой цели. Высокая влажность может привести к слеживанию связных порошков, а в сухих условиях может увеличиться статический заряд и мелкие частицы прилипнут к стенкам барабана. Эти эффекты могут проявляться как неполное перемешивание, когда настоящей причиной является окружающая среда, в которой происходит процесс.

Подбор смесителя к материалу

Легкосыпучие порошки и гранулы являются наиболее простыми кандидатами для многомерного смешивания. Станина легко деформируется, барабан может многократно сгибаться, а разгрузка имеет тенденцию быть постоянной. Даже в этой группе различия в объемной плотности могут вызвать сегрегацию, если один компонент намного тяжелее или мельче других. Мягкое воздействие на весь слой помогает, но разработчик рецептуры все равно должен подтвердить, что второстепенный компонент не концентрируется внизу во время хранения или транспортировки.

Когезионные порошки требуют более тщательной оценки. Мелкие материалы с сильными межчастичными силами могут образовывать комки, покрывать барабан или перемещаться как пробка, а не как отдельные частицы. Многомерный смеситель иногда может обрабатывать эти материалы, если движение барабана обеспечивает достаточное складывание и если подача предварительно подготовлена ​​для достижения одинакового размера агломератов. В других случаях необходим более интенсивный принцип смешивания или другая стратегия кормления. Наличие многомерного смесителя в линейке оборудования не означает, что он подходит для любого когезионного состава.

Хрупкие гранулы — частая причина рассмотреть этот тип смесителя. Низкая сила сдвига снижает вероятность сильного удара, но повреждение все равно может произойти в результате повторяющихся столкновений, сжатия стенок барабана или длительного кувырка. Если целостность размера частиц важна, в ходе испытания следует измерить не только однородность смеси, но и изменение распределения частиц по размерам до и после смешивания. Однородная смесь, но с чрезмерным содержанием мелких фракций, может создать проблемы с потоком, растворением или сжатием в дальнейшем.

Прежде чем выбирать конфигурацию многомерного смесителя, следует проанализировать поведение материала, размер партии и требования к выпуску.

Абразивные материалы вызывают иную проблему. Смеситель может хорошо выполнять задачу смешивания, но износ барабана, уплотнений и компонентов разгрузки может повлиять на техническое обслуживание и чистоту продукта. Контактный материал, обработка поверхности и сменные изнашиваемые детали должны быть проверены на предмет твердости и ценности продукта. Контроль загрязнения касается не только материала смесителя; сюда также входят инструменты для очистки, уплотнения, устройства для отбора проб и способ интеграции оборудования в помещение.

Чувствительные к влаге или кислороду материалы добавляют еще один уровень критериев выбора. Стандартное открытое обращение может оказаться неприемлемым, если порошок необходимо защитить от влаги или воздуха. В таких случаях следует оценить систему смешивания вместе с подачей, выгрузкой и локализацией. Сам многомерный смеситель может быть лишь частью замкнутой технологической линии. Вот почему образец материала и описание процесса более полезны, чем простой запрос размера барабана.

Контроль загрязнения и очистка

Для многих порошкообразных продуктов очистка так же важна, как и качество смешивания. Остатки, оставленные в углу, за уплотнением или на шероховатой поверхности, могут загрязнить следующую партию, особенно когда цвета, активные ингредиенты или следовые добавки меняются между циклами. Многомерный смеситель с гладкими внутренними поверхностями, доступными отверстиями и хорошо продуманным сливным трактом легче чистить, чем смеситель со скрытыми выступами и труднодоступными внутренними частями. Процедуру очистки следует определить до выбора оборудования, поскольку требуемый уровень доступа влияет на конфигурацию машины.

Материалы, контактирующие с продуктом, должны быть проверены на соответствие рецептуре. Нержавеющая сталь широко распространена в промышленном порошковом оборудовании, но конкретная марка и обработка поверхности могут иметь значение для коррозионной стойкости, адгезии и возможности очистки. Неметаллические компоненты, такие как уплотнения и прокладки, также должны быть совместимы с чистящими средствами и рабочей температурой. Если процесс требует частой смены продуктов, быстрый доступ к внутренней части барабана и надежный метод проверки чистоты могут быть более важными, чем небольшая разница в скорости смешивания.

Борьба с пылью – еще одна часть управления загрязнением. Загрузка и выгрузка мелкодисперсного порошка может привести к попаданию пыли в помещение, созданию проблем при уборке и подвергнутию опасности операторов. Закрытая система передачи, местная вытяжная вентиляция и соответствующий выбор фильтров могут снизить этот риск. Миксер следует оценивать как часть стратегии сдерживания, а не как изолированную машину. Это особенно важно, когда порошок опасен, высокоактивен или его просто трудно очистить с окружающих поверхностей.

Прослеживаемость также имеет значение. Воспроизводимый цикл смешивания должен фиксировать ключевые параметры, используемые для партии, такие как скорость, время и загрузка. Если один и тот же продукт производится неоднократно, эти записи помогают отличить изменение материала от изменения оборудования или процедуры. Они также поддерживают расследование при появлении последующих проблем. Целью является не бумажная работа сама по себе; это процесс, который можно повторить и проверить.

Масштабирование от лаборатории к производству

Масштабирование — одна из наиболее частых причин, по которой лабораторная смесь успешна, а производственная партия — нет. Небольшой многомерный смеситель может быстро достичь однородности, поскольку слой порошка неглубокий, а расстояние между слоями короткое. Барабан большего размера имеет другую площадь свободной поверхности, другой рисунок заполнения и другой режим разгрузки. Увеличение размера партии путем заполнения емкости большего размера без учета движения может изменить результат, даже если используется тот же материал и та же номинальная скорость.

Более надежный подход заключается в сохранении единообразия принципа смешивания при настройке рабочего окна. Взаимосвязь между диаметром барабана, скоростью, уровнем заполнения и временем цикла следует оценивать, а не считать линейной. На практике масштабирование может потребовать другой скорости, большего времени или измененной последовательности загрузки. Если производственный сосуд имеет геометрию, отличную от лабораторной установки, разницу следует рассматривать как изменение процесса и проверять с помощью образцов.

Выборка имеет решающее значение для масштабирования. Образца вора, взятого из одного места, недостаточно для подтверждения однородности в большой партии. План отбора проб должен охватывать несколько точек и, по возможности, поток сбросов. Количество образцов зависит от размера партии и риска, связанного с продуктом, но принцип тот же: данные должны показывать, что вся партия, а не только доступная поверхность, соответствует целевому показателю. Если продукт является второстепенным компонентом в большой партии, план отбора проб должен быть достаточно чувствительным, чтобы выявить локальный избыток или недостаток.

Увеличение масштабов также влияет на разгрузку и последующую обработку. Опорожнение большей партии занимает больше времени, что может увеличить воздействие вибрации и воздуха. Приемный контейнер может быть выше, создавая больше возможностей для разделения. Производственная линия может включать пневматическую транспортировку, сортировку или хранение, которых нет в лаборатории. Эти шаги могут испортить хорошее сочетание. По этой причине план масштабирования должен включать весь путь порошка от загрузки до следующего процесса, а не только смеситель.

Практический контрольный список выбора

Прежде чем заказывать многомерный смеситель, определите процесс в терминах, которые сможет оценить поставщик оборудования. Следующий контрольный список помогает систематизировать информацию и снижает риск выбора машины, которая соответствует номинальной производительности, но не фактическому требованию к материалу.

1. Размер партии и объемная плотность: Укажите рабочую массу и диапазон объемной плотности, а не только объем сосуда. Барабан, подходящий для легкого порошка, может оказаться непригодным для плотного.
2. Размер частиц и хрупкость: Обеспечьте гранулометрический состав корма и допустимые изменения после смешивания. Если мелкие частицы или битые гранулы неприемлемы, четко скажите об этом.
3. Количество и пропорция компонентов: Небольшой второстепенный ингредиент труднее распределить, чем сбалансированную двухкомпонентную смесь. Опишите любую тенденцию к агломерации.
4. Поток и сплоченность: Включите наблюдения за обращением, разгрузкой бункера и кормлением. Материал, который застревает в бункере, также может плохо вести себя в смесителе.
5. Требования к загрязнению и очистке: Определите частоту смены продуктов, чистящие средства и необходимость обращения с ними в закрытых помещениях.
6. Интеграция нагнетания и последующей обработки: Проверьте высоту, желоб, приемник и метод транспортировки. Самый лучший смеситель не может компенсировать стадию разгрузки, вызывающую сегрегацию.
7. Необходимость валидации: До начала исследования согласуйте места отбора проб, аналитические методы и критерии приемлемости. Это предотвращает различные интерпретации одного и того же результата.

Также полезно отличать обязательные требования от предпочтений. Обязательным условием может быть то, чтобы температура материала оставалась ниже определенной или чтобы барабан можно было очистить, не входя в резервуар. Предпочтением может быть определенный интерфейс управления или площадь, подходящая для существующего помещения. Разделение этих точек помогает поставщику предложить реалистичную конфигурацию, а покупателю помогает сравнивать варианты, не отвлекаясь на функции, не влияющие на процесс.

Где многомерный миксер может не подойти

Многомерный миксер не является универсальной заменой для каждой операции смешивания. Если процесс требует высокой скорости сдвига для разрушения агломератов, диспергирования жидкого связующего или интенсивного покрытия частиц, более подходящим может быть другой принцип смешивания. Мягкое вращение барабана позволяет хорошо распределить сухие компоненты, но оно может не обеспечить энергию, необходимую для разрушения сильных комков. В таких случаях перед многомерным смешиванием или вместо него может потребоваться предварительное измельчение, просеивание или более интенсивный смеситель.

Очень когезивные материалы, очень мелкие второстепенные компоненты и составы с сильной тенденцией к сегрегации могут потребовать дополнительных мер. Они могут включать предварительное смешивание, контролируемое добавление или другую стратегию выгрузки. Целью оценки является не загрузка материала в смеситель, а определение того, может ли весь процесс обеспечить стабильную смесь. Если ответ отрицательный, использование другого оборудования может оказаться более экономичным, чем увеличение времени смешивания.

Абразивные и дорогостоящие изделия также заслуживают реалистичного анализа технического обслуживания. Изнашиваемые детали, уплотнения и доступ для очистки следует проверять по ожидаемому количеству партий. Машина, которая хорошо работает при кратковременных испытаниях, но требует частого внимания в процессе производства, возможно, не будет самым дешевым выбором на протяжении всего срока службы. Это обычная часть выбора оборудования, и ее следует открыто обсуждать во время технического анализа.

Валидация, выборка и разумное испытание

Испытание должно ответить на три вопроса: может ли смеситель достичь требуемой однородности, сохранит ли материал и можно ли повторить результат? Начните с репрезентативного образца, а не с идеализированного лабораторного порошка. Если производственный материал различается, проверьте вероятный диапазон. Запишите последовательность загрузки, уровень заполнения, скорость, время и процедуру разгрузки. Отбирайте образцы через запланированные интервалы и останавливайте цикл, когда цель будет достигнута, вместо того, чтобы предполагать, что фиксированное время всегда будет правильным.

Аналитический метод имеет такое же значение, как и смеситель. Анализ изображений, лазерная дифракция, ситовый анализ и химические анализы измеряют разные вещи. Смесь может быть однородной по одному показателю и разделенной по другому. По возможности совмещайте проверку однородности объема с проверкой второстепенного компонента и измерением размера частиц. Это дает более четкое представление о том, что делает микшер и сохранится ли результат при последующей обработке.

Наконец, рассмотрите операционное окно, а не одну точку. Миксер, который работает только на одном точном уровне наполнения или на одной узкой скорости, может оказаться трудным для эксплуатации в производстве. Лучшим выбором является конфигурация с практичным диапазоном, который может выдерживать обычные изменения объемной плотности, состояния сырья и размера партии. Этот диапазон должен быть подтвержден данными, а не выводами из брошюры о продукте.

Может ли многомерный смеситель обрабатывать связные порошки?

Он может обрабатывать некоторые связные порошки, но результат зависит от прочности агломератов, свободного пространства в барабане и движения, обеспечиваемого конкретной конфигурацией. Обычно необходимо предварительное кондиционирование корма и тестирование фактического материала. Если порошок движется как пробка или прилипает к стенке, более подходящим может оказаться другой подход к смешиванию.

Как долго должен длиться цикл смешивания?

Универсального времени не существует. Цикл должен быть достаточно продолжительным, чтобы достичь требуемой однородности, и достаточно коротким, чтобы избежать ненужного истощения или чрезмерного перемешивания. Правильное время устанавливается путем отбора проб через определенные промежутки времени, соответствующие фактическому составу и уровню заполнения.

Предотвращает ли многомерный смеситель сегрегацию?

Это может снизить риск, поддерживая движение всего слоя, но не может предотвратить сегрегацию, вызванную разгрузкой, транспортировкой или хранением. Необходимо проверить весь путь прохождения порошка, включая приемный контейнер и следующий этап процесса.

Какая информация необходима для составления ценового предложения на оборудование?

Укажите размер партии, объемную плотность, диапазон размеров частиц, количество компонентов, пределы хрупкости, чувствительность к влаге, требования к очистке и доступное пространство. Образец материала и описание последующего процесса часто более полезны, чем одни лишь показатели производительности. Страница продукта многомерного смесителя может использоваться в качестве отправной точки для подтверждения доступной конфигурации перед техническим обсуждением.

Наиболее практичным следующим шагом будет не выбор самого большого барабана или самого быстрого цикла, а определение требований к смеси и тестирование материала на протяжении всей последовательности загрузки, смешивания, отбора проб и разгрузки. Многомерный смеситель может оказаться идеальным решением, когда порошок нуждается в плавном перемещении по всему слою и повторяемом распределении, но выбор должен основываться на репрезентативных испытаниях и четком понимании того, как смешанный порошок будет вести себя после того, как он покинет сосуд.
