دليل شراء المحرض المغناطيسي متعدد المحطات

ستة أكواب على الطاولة، ومحرك مغناطيسي واحد، وأربعون دقيقة حتى نقطة أخذ العينات التالية: هذه هي اللحظة التي تبدأ فيها معظم المختبرات في النظر إلى وحدة متعددة المحطات. إن تحريك الأوعية الواحدة تلو الأخرى لا يستهلك الوقت فقط. كما أنه يقدم متغيرًا هادئًا في كل مقارنة، لأن العينة الأولى والعينة السادسة لا تشتركان أبدًا في نفس تاريخ الخلط. يعمل المحرك المغناطيسي متعدد المحطات على حل هذه المشكلة عن طريق تشغيل عدة أوعية في وقت واحد، ولكن نادرًا ما يكون قرار الشراء بسيطًا مثل حساب المواضع. تحدد المسافة بين المحطات، وبنية القيادة، وهندسة السفينة، وطريقة ضبط السرعة عبر المنصة ما يمكن للوحدة القيام به فعليًا في العمل اليومي.

حيث يبدأ التحريك المتسلسل في تكلفة البيانات

لا يشكل المحرض ذو الموضع الواحد عنق الزجاجة حتى يتم تحضير عدة عينات في نفس الوقت. ثم تظهر الحلول البديلة: طابور من الأكواب، ومؤقت، وشخص يسير على طول المقعد لبدء وإيقاف كل وعاء على حدة. التكلفة المرئية هي وقت البدلاء. التكلفة الأقل وضوحًا هي أن العينات لم تعد تشترك في تاريخ الخلط. إذا بدأت الوعاء الأول قبل عشرين دقيقة من الأخير، فإن أي مقارنة بينهما تحمل حالة من عدم اليقين يصعب إعادة بنائه لاحقًا، خاصة عندما تحدد الطريقة وقت تحريك ثابت قبل أخذ العينات.

تعتبر عمليات سير العمل التي تعتمد على هذا التوقيت شائعة: اختبارات الذوبان والترشيح، واستخلاص المذيبات، وتعليق الأصباغ أو ملاط ​​الأقطاب الكهربائية، وضبط الرقم الهيدروجيني قبل المعايرة، وخطوات التخفيف حيث يجب إذابة الملح أو البوليمر بالكامل قبل إضافة الكاشف التالي. في كل الأحوال، التحريض ليس راحة؛ إنها جزء من العملية المقاسة، والفاصل الزمني بين بدء تشغيل السفينة الأولى وبدء تشغيل السفينة الأخيرة هو في الواقع متغير غير قابل للتحكم.

من السهل الاستهانة بحسابات التحريك المتسلسل. يستهلك البروتوكول الذي يدعو إلى عشرين دقيقة من التحريض عبر ست عينات ساعتين من الوقت المنقضي إذا تم تحريك الأوعية واحدة تلو الأخرى. عند تشغيلها بالتوازي، تنتهي هذه العينات الست نفسها داخل نافذة تقليب واحدة، ويكون للمشغل الحرية في تسمية القوارير، أو إعداد الدفعة التالية، أو بدء التحليل الذي أنتج العينات في المقام الأول.

يتغير تنظيم مقاعد البدلاء أيضًا. ستة أدوات تحريك منفصلة تعني ستة أسلاك كهربائية وستة آثار أقدام وستة أسطح للمسح. داخل غطاء الدخان أو على مقعد مزدحم، غالبًا ما يكون هذا هو الحد الحقيقي للإنتاجية بدلاً من التحريك نفسه. تقوم منصة واحدة ذات عدة مواضع بدمج مصدر الطاقة وواجهة التحكم ومخاطر الانسكاب في مكان واحد، بشرط أن تكون المواضع متباعدة على نطاق واسع بما يكفي للأواني الزجاجية المستخدمة.

كيف يعمل المحرض المغناطيسي متعدد المحطات

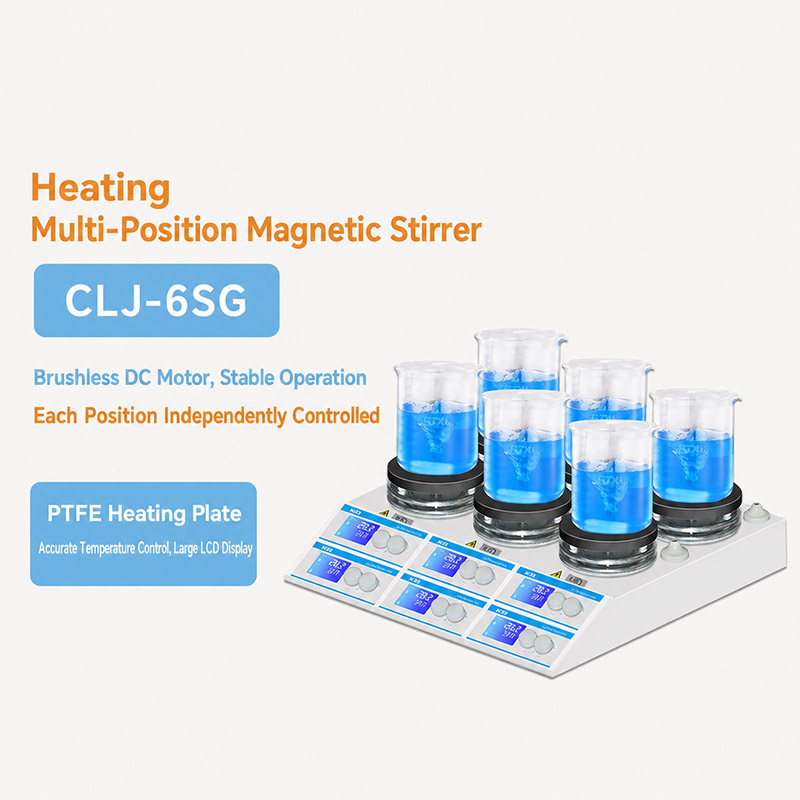

A محرك مغناطيسي متعدد المحطات من شركة تشانغشا تيانتشوانغ لتكنولوجيا المسحوق المحدودة (TENCAN) عبارة عن عدة مواضع تحريك مغناطيسية مدمجة في مبيت واحد. المبدأ في كل موضع مطابق لمبدأ وحدة الموضع الواحد. ما يتغير هو كيفية ترتيب محركات الأقراص، ومدى تباعد المواقع، وما إذا تم ضبط السرعة للمنصة ككل أو لكل محطة بشكل مستقل.

مبدأ القيادة وراء كل موقف

أسفل اللوحة العلوية غير المغناطيسية، ينتج مغناطيس دوار، أو مجموعة من المغناطيسات الكهربائية المدفوعة بالتسلسل، مجالًا مغناطيسيًا متحركًا. يقترن شريط التحريك المغناطيسي الموجود داخل الوعاء بهذا المجال ويدور معه. لا يوجد عمود ولا محمل ولا ختم ديناميكي بين المحرك والسائل، ولهذا السبب يفضل التحريك المغناطيسي حيثما يجب أن يظل الوعاء المفتوح مغلقًا أو محميًا من الأجزاء المشحمة أو ببساطة سهل التنظيف بين مرات التشغيل.

اقتران ليست جامدة. ينتقل عزم الدوران من خلال اللوحة العلوية ومن خلال قاعدة الوعاء، وتتناقص قوة ذلك النقل مع المسافة ومع لزوجة السائل. هذه الحقيقة الوحيدة تفسر معظم السلوكيات التي يلاحظها المستخدمون في الممارسة العملية: قد يتوقف القضيب الذي يدور بحرية في الماء في محلول الجلسرين، وقد تحتاج القارورة ذات الجدران السميكة إلى محرك أقوى من الكأس الرقيقة، والقضيب المستقر عند سرعة منخفضة قد يفقد المجال بمجرد تعمق الدوامة وزيادة الحمل.

نظرًا لأن المجال عبارة عن كمية فيزيائية وليست إعدادًا كهربائيًا، فإن السرعة العليا المفيدة لأي موضع يتم تحديدها من خلال النقطة التي ينفصل عندها الشريط، وليس من خلال الرقم الموضح على الشاشة. تجعل المنصات متعددة المواضع هذا الأمر مرئيًا: الإعداد الذي يناسب موضعًا ما قد لا يناسب موضعًا آخر عندما تختلف الأوعية في سمك الجدار أو تختلف السوائل في اللزوجة.

محركات الأقراص المشتركة ومحركات الأقراص المستقلة

يتم إنشاء المنصات متعددة المواضع عمومًا بإحدى طريقتين. في الأول، يقوم محرك واحد بتشغيل كل موضع من خلال حزام أو مجموعة تروس أو مجموعة مغناطيسية دوارة مشتركة، بحيث تدور جميع الأوضاع بنفس السرعة. وفي الوضع الثاني، يحمل كل موضع محركًا خاصًا به وقناة تحكم خاصة به، مما يسمح بضبط سرعات مختلفة على نفس المنصة في نفس الوقت.

تعد تصميمات محركات الأقراص المشتركة أبسط ميكانيكيًا وتحافظ على مزامنة المواضع، وهو أمر جذاب عندما يكون الغرض هو مقارنة العينات المتطابقة في ظل ظروف متطابقة. تظهر حدودها عندما تحمل المواضع أحمالًا مختلفة: يمكن للعينة اللزجة أن تبطئ القيادة المشتركة قليلاً، واعتمادًا على كيفية تصميم القطار، قد يتم الشعور بهذا التأثير في كل موضع. تكلف محركات الأقراص المستقلة أكثر وتضيف إلكترونيات، ولكنها تسمح للنظام الأساسي بتشغيل عدة طرق مختلفة في وقت واحد ومواصلة العمل عندما يكون أحد الموضعين فارغًا أو متوقفًا.

قبل الطلب، من المفيد تحديد البنية التي يتم تقديمها وما إذا كانت السرعة محددة عالميًا أم لكل موضع. تحدد الإجابة ما إذا كانت المنصة تناسب الاختبار المتكرر، أو تطوير الطريقة باستخدام عدة تركيبات، أو مزيج من الاثنين معًا على نفس المنصة.

تخطيط المحطة والتباعد وتوافق السفينة

عدد المحطات هو المواصفات التي يتحقق منها معظم المشترين أولاً وهي الأقل معلومات من تلقاء نفسها. ما يهم هو عدد السفن ذات الحجم المستخدم فعليًا والتي ستتناسب دون ملامسة بعضها البعض، وما إذا كان يمكن لكل سفينة أن تستقر في المنتصف فوق محركها الخاص.

التباعد مقابل قطر الأواني الزجاجية

لا يمكن استخدام الموضعين إلا إذا كانت الأوعية الموضوعة عليهما لا تصطدم عند الحافة ولا تتدلى حتى تصبح غير مستقرة. قد تفقد المنصة الموضوعة للأكواب الصغيرة مواضعها بشكل فعال بمجرد إدخال قوارير طويلة الشكل أو مداخل فصل أو أوعية مغلفة، لأن الجزء الأوسع من الأواني الزجاجية يحدد المسافة المطلوبة من المركز إلى المركز. يتمثل النهج العملي في قياس الوعاء الأوسع بالطريقة الحالية، وإضافة مساحة خالية للحافة ولمسترد قضيب التحريك، ثم حساب عدد الأقطار التي تتناسب مع اللوحة.

يستحق التجاوز الاهتمام لسبب ثانٍ. قد يظل الوعاء الأكبر من مساحة اللوحة المحيطة بمحركه يتحرك، لكنه يظل أقل أمانًا ومن المرجح أن يتحرك عندما ينفصل القضيب أو عندما يضطرب السائل. عندما تكون السفن طويلة أو ذات قاعدة ضيقة، فإن المشابك أو السكك الحديدية تعتبر إضافة معقولة، خاصة على المنصة التي سيتم تشغيلها دون مراقبة لفترات طويلة.

حجم العمل وهندسة شريط التحريك

كقاعدة عمل، يجب أن يمتد شريط التحريك ما يقرب من ثلث إلى نصف القطر الداخلي للسفينة. تميل القضبان الأقصر بشكل ملحوظ إلى ترك منطقة راكدة بالقرب من الجدار؛ القضبان الطويلة جدًا بالنسبة للسفينة تخدش الزجاج ويمكن أن تتكدس. يقتصر حجم العمل لكل موضع على عاملين في وقت واحد: الدوامة التي تتشكل عند السرعات العالية، ومسافة الاقتران بين المحرك والقضيب، والتي تنمو مع رفع حجم السائل للقضيب من القاع أو عندما يزيد الوعاء الأكبر من الفجوة.

بالنسبة للعمل الموازي، يعد التوحيد أكثر قيمة من التحسين في موضع واحد. باستخدام نفس نوع السفينة ونفس حجم الشريط في كل محطة يبقي كثافة الخلط قابلة للمقارنة، لذلك يعكس الفرق الملحوظ بين العينات العينة بدلاً من الإعداد. عندما يجب أن يستخدم موضع واحد وعاء مختلف أو حجم تعبئة مختلف، تعامل مع هذا الموضع كشرط منفصل وفسر نتائجه وفقًا لذلك.

التحكم في السرعة وتشكيل الدوامة وجودة الخلط

السرعة هي التي يضبطها المشغلون في أغلب الأحيان ويفسرونها بشكل أقل اتساقًا. في منصة متعددة المواضع، لا يقتصر السؤال على مدى سرعة دوران الشريط فحسب، بل ما إذا كان نفس الإعداد ينتج نفس سلوك الخلط في كل وعاء.

ضبط سرعة مفيدة

عادةً ما تكون السرعة الأكثر فائدة هي السرعة الأدنى التي تُبقي المواد الصلبة معلقة والسائل السائب في حالة حركة. يؤدي التشغيل بشكل أسرع من اللازم إلى زيادة القص، وزيادة احتجاز الهواء، وتشجيع الدوامة على الوصول إلى الشريط، وهي النقطة التي تنهار عندها جودة الخلط بدلاً من تحسينها. يتمثل الروتين العملي في رفع السرعة تدريجيًا حتى تصبح المادة الصلبة معلقة تمامًا ولا يبقى أي رواسب في القاع، ثم تقليلها قليلًا حتى يحافظ القضيب على دوران ثابت مع غمازة سطحية ضحلة.

قراءة الدوامة

يشير الانخفاض الضحل في سطح السائل إلى الدورة الدموية الكافية. يعد القمع العميق الذي يصل إلى القضيب علامة على أن السرعة تتجاوز ما يمكن أن تتحمله السفينة، والعواقب يمكن التنبؤ بها: يتم سحب الهواء إلى السائل، ويصبح القضيب صاخبًا، وأي نقل حجمي يتم إجراؤه في تلك اللحظة يحمل غازًا محصورًا. على منصة متعددة المواضع، تعد مقارنة أشكال الدوامة عبر المواضع بمثابة تشخيص سريع. إذا أظهر أحد المواضع قمعًا أعمق بكثير من المواقع الأخرى في نفس الإعداد الاسمي، فإن السبب عادةً ما يكون اختلافًا في قطر الوعاء أو حجم التعبئة أو لزوجة السائل وليس خطأ في محرك الأقراص.

عندما لا يبقى الشريط مقترنًا

غالبًا ما يكون الفصل مشكلة تحميل وليس مشكلة تحكم. تشمل الأسباب الشائعة سائلًا لزجًا للغاية بالنسبة للقيادة على تلك المسافة، أو قضيبًا صغيرًا جدًا أو متآكلًا للغاية بحيث لا يقبل عزم الدوران، أو وعاء بقاعدة سميكة أو غير مستوية، أو حطام أو بقايا جافة على اللوحة التي ترفع الوعاء. تتصرف القوارير ذات القاع المستدير بشكل مختلف عن القوارير ذات القاع المسطح، لأن القضيب يوضع في بئر منحني والفجوة بين المحرك أكبر. يؤدي تقليل السرعة، أو استخدام شريط أكبر أو أثقل، أو الانتقال إلى وعاء ذي جدران أرق إلى استعادة أداة التوصيل في كثير من الأحيان دون أي تغيير في المنصة نفسها.

اللزوجة والكيمياء ومكافحة التلوث

التحريك المغناطيسي هو تقنية لزوجة منخفضة إلى متوسطة. عندما يصبح السائل عجينة أو ملاطًا سميكًا، فإن أداة التوصيل المغناطيسي لا يمكنها ببساطة توفير عزم دوران كافٍ، ويصبح المحرك الميكانيكي أو مبدأ خلط مختلف هو الأداة المناسبة.

اختيار شريط التحريك

عادةً ما يتم تزويد قضبان التحريك بطبقة بوليمر خاملة، والتي يعتبر PTFE الأكثر شيوعًا لأنه مقاوم كيميائيًا وله سطح منخفض الاحتكاك. إن اختيار الشكل مهم أكثر مما يتوقع العديد من المستخدمين: فالقضبان الأسطوانية هي خيار الأغراض العامة، والقضبان ذات الحلقة المحورية تناسب القوارير ذات القاع الدائري، والقضبان ذات القطر الأكبر تنقل المزيد من عزم الدوران في السوائل اللزجة. بالنسبة للمواد الصلبة الكاشطة، سوف يتآكل الشريط المطلي في الأطراف بمرور الوقت، والقضيب البالي على حد سواء أقل موثوقية ويدخل كمية صغيرة من حطام الطلاء إلى العينة. ولذلك ينبغي فحص القضبان بشكل دوري واستبدالها كمواد استهلاكية بدلاً من الاحتفاظ بها إلى أجل غير مسمى.

التلوث المتبادل بين المواقف

على منصة مشتركة، يعد شريط التحريك هو الطريق الرئيسي الذي تنتقل من خلاله المادة من تجربة إلى أخرى. يستفيد تحليل الأثر والعمل العنصري وأي بروتوكول يتضمن أصباغ قوية أو مركبات نشطة بيولوجيًا من تخصيص القضبان لمحطات محددة أو لأنواع عينات محددة، ويتم تخزينها بشكل مثالي ووضع علامات عليها بشكل فردي. يجب مسح اللوحة نفسها بعد الانسكابات، حيث أن البقايا المجففة تحت الوعاء تغير فجوة الاقتران ويمكنها أيضًا نقل المواد إلى الدورق التالي. عندما تكون الطريقة حساسة للترحيل، تكون خطوة التنظيف المعتمدة للقضبان والأوعية أكثر موثوقية من الفحص البصري.

التحريك الموازي مقارنة بالطرق الأخرى

يعد التحريك المغناطيسي متعدد المواضع خيارًا واحدًا من بين عدة خيارات، ومن الجدير وضعه بجانب البدائل قبل الالتزام بمساحة المقعد والميزانية.

عادة ما تنتهي المقارنة إلى مسألة الطاقة والحجم. إذا كانت الطريقة تحتاج إلى تحريك قوي لسائل منخفض اللزوجة في عدة أوعية صغيرة، فإن منصة متعددة المواضع تكون فعالة. إذا كانت الطريقة تحتاج إلى عزم دوران مرتفع، فإن المكره الميكانيكي هو الحل الأفضل، ولن يحل أي قدر من أدوات التوصيل المغناطيسي محلها.

قائمة التحقق من الاختيار قبل الطلب

تأتي معظم أخطاء المواصفات في هذه الفئة من الطلب بناءً على عدد المحطات وحده. تغطي النقاط التالية المتغيرات التي تحدد ما إذا كانت المنصة ستعمل في مختبر معين.

• مجموعة السفن: أكبر وأصغر وعاء مستخدم، بما في ذلك قطر الحافة وسمك الجدار.
• تحميل متزامن: عدد السفن التي يجب أن تعمل في نفس الوقت، وليس العدد الذي يمكن أن يكون مناسبًا من الناحية النظرية.
• التحكم في السرعة: ما إذا تم تعيين السرعة للمنصة بأكملها أو لكل موضع، والنطاق المطلوب للطريقة.
• خصائص السائلة: اللزوجة والكثافة ومحتوى المواد الصلبة في بداية التشغيل وفي النهاية.
• التوافق الكيميائي: سطح اللوحة العلوية وطلاء القضبان ومواد الإسكان ضد المذيبات المستخدمة.
• درجة حرارة: ظروف العمل المحيطة، وما إذا كان البروتوكول يتطلب درجة حرارة يمكن التحكم فيها، وفي هذه الحالة يجب تأكيد التكوين مع المورد.
• دورة العمل: التشغيل المستمر مقابل المدى القصير، وما إذا كان سيتم ترك المنصة دون مراقبة.
• مرافق: بصمة المقعد أو غطاء المحرك وتوافر مصدر الطاقة والمقبس.
• إدارة الانسكابات: إمكانية الوصول للتنظيف حول كل موضع وحماية منطقة القيادة.
• عناصر الدعم: توريد قضبان الغيار بالأحجام الصحيحة والوثائق وترتيبات الخدمة.

إن المختبر الذي يجري ست عمليات هضم متوازية له أولويات مختلفة عن المختبر الذي يطور تركيبات في أربع أوعية مختلفة بأربع سرعات مختلفة. إن كتابة هذه المتطلبات قبل مقارنة النماذج يجعل الاختيار أكثر وضوحًا، كما أنه يجعل من السهل مناقشة تكوين a TENCAN محرك مغناطيسي متعدد المحطات مقابل عبء العمل الفعلي وليس مقابل ورقة المواصفات العامة.

ممارسات التشغيل واستكشاف الأخطاء وإصلاحها

بمجرد وضع المنصة على مقاعد البدلاء، تنقسم معظم المشكلات اليومية إلى عدد صغير من الفئات. يسرد الجدول أدناه الأعراض التي تظهر في أغلب الأحيان وعمليات التحقق التي تحلها.

هناك عادتان تمنعان معظم هذه المشكلات. الأول هو تسجيل إعداد السرعة مع نوع الوعاء وحجم الشريط في ملاحظات الطريقة، بحيث يمكن تكرار التشغيل بدلاً من إعادة تحسينه. والثاني هو فحص القضبان بانتظام؛ يعد الشريط البالي قليلاً هو السبب الأكثر شيوعًا وراء توقف الطريقة الموثوقة سابقًا عن الاقتران فجأة.

الأسئلة المتداولة

ما عدد الأوعية التي يمكن تشغيلها بواسطة محرك مغناطيسي متعدد المحطات في وقت واحد؟

يتم تحديد عدد مواضع القيادة حسب النموذج، ولكن العدد العملي للأوعية القابلة للاستخدام عادة ما يكون أقل ويعتمد على قطر الأواني الزجاجية. تعمل الأوعية العريضة على تقليل العدد، لأن المواضع يجب أن تكون متباعدة بدرجة كافية بحيث لا تتلامس الحواف ويمكن لكل سفينة أن تتمركز في المنتصف فوق محركها.

هل يمكنه التعامل مع السوائل اللزجة؟

فقط حتى النقطة التي يمكن عندها للاقتران المغناطيسي نقل ما يكفي من عزم الدوران. تعتبر المحاليل الشبيهة بالماء وذات اللزوجة المعتدلة واضحة ومباشرة؛ تتطلب المعاجين والملاط السميك والمعلقات عالية الصلابة بشكل عام محركًا ميكانيكيًا بعمود. عندما تكون الطريقة قريبة من الحد الأقصى، فإن الاختبار باستخدام المادة الحقيقية هو الطريقة الوحيدة الموثوقة لتأكيد الأداء.

هل أحتاج إلى شريط تحريك منفصل لكل موقف؟

يوصى باستخدام أشرطة منفصلة حيثما يكون الترحيل مهمًا، لأن الشريط هو جزء النظام الذي يتصل بالعينة بشكل وثيق. إن تخصيص القضبان للمواضع أو أنواع العينات، وتخزينها مُلصقة، واستبدالها عند ارتدائها، يبقي خطر التلوث وسلوك الاقتران تحت السيطرة.

هل المنصة متعددة المحطات مناسبة للعمل البيولوجي أو المعقم؟

التحريك المغناطيسي نفسه متوافق مع الأوعية المغلقة والتعليق اللطيف، لكن العقم يعتمد على الوعاء والإغلاق والبيئة المحيطة وليس على المحرك وحده. عندما يكون التحكم في التلوث أمرًا بالغ الأهمية، يجب التعامل مع القضبان والأوعية كمواد استهلاكية مع خطوة تنظيف أو تعقيم معتمدة، ويجب وضع المنصة حيث يمكن إدارة تدفق الهواء ومخاطر الانسكاب.

إن اختيار منصة متعددة المحطات هو في النهاية مسألة مطابقة بنية المحرك والتباعد والتحكم في السرعة مع الأوعية والسوائل المستخدمة بالفعل. ستكشف تجربة قصيرة باستخدام الأواني الزجاجية الحقيقية وأحجام التعبئة الحقيقية والصيغة الأكثر صعوبة في القائمة عن الملاءمة أكثر من أي جدول مواصفات، وهي الطريقة الأكثر موثوقية للتأكد من أن النظام الأساسي سيوفر خلطًا متوازيًا متسقًا بدلاً من مجرد المزيد من المواضع.
