Легкая вибрационная шаровая мельница: лабораторное руководство

Проблемы лабораторного измельчения редко начинаются с мельницы. Они начинаются с несоответствия между образцом, целевым размером частиц и количеством энергии, которую метод может передать без загрязнения или перегрева материала. А легкая вибрационная шаровая мельница часто рассматривается, когда небольшая партия требует воспроизводимого уменьшения размера, простоты обращения с банками и компактности. Полезный вопрос заключается не в том, может ли вибрация измельчить материал, а в том, могут ли кувшин, среда, нагрузка, частота и время работы обеспечить требуемое распределение частиц по размерам, не создавая новых проблем.

TENCAN (Changsha Tianchuang Powder Technology Co., Ltd) поставляет легкая вибрационная шаровая мельница для лабораторных работ. Конфигурации, варианты банок и эксплуатационные ограничения должны быть подтверждены в соответствии с текущей спецификацией продукта, поскольку они зависят от поставляемого устройства и применения. Окончательные характеристики подлежат тестированию с учетом фактических требований к материалам и процессам. Обсуждение ниже сосредоточено на переменных, которые обычно определяют, является ли метод вибрационной мельницы надежным: передача энергии, выбор среды, загрузка образца, контроль загрязнения, анализ размера частиц и перенос метода. Оно написано для исследователей, инженеров-материаловедов, техников-технологов и покупателей, которым необходимо сравнить компактную вибрационную мельницу с планетарными, перемешивающими, струйными или валковыми мельницами, прежде чем выбирать метод.

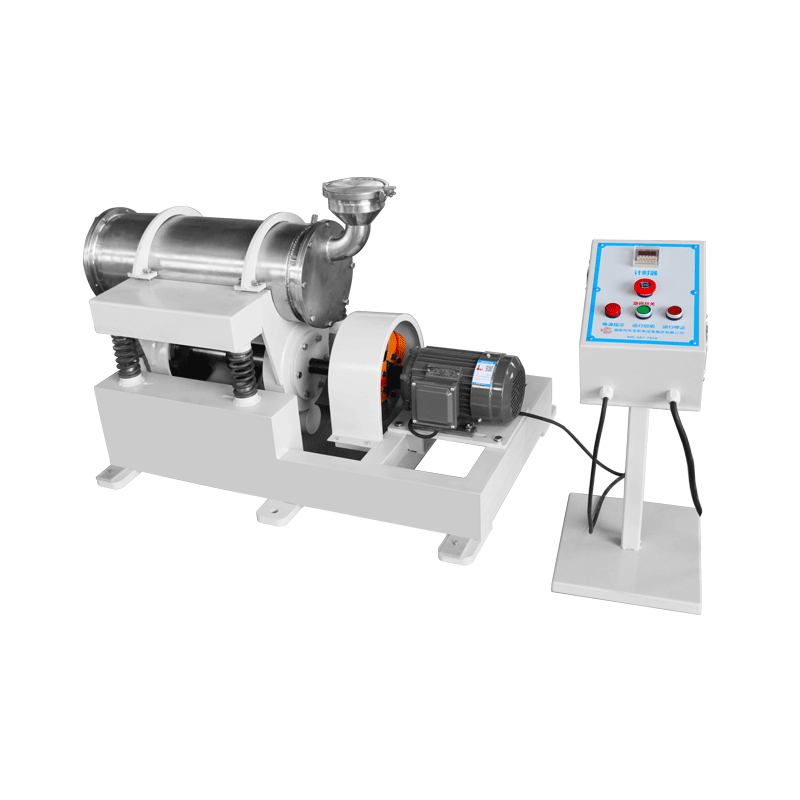

Легкая вибрационная шаровая мельница для лабораторной подготовки проб.

Что делает легкая вибрационная шаровая мельница в лаборатории

Вибрационная шаровая мельница передает движение закрытому сосуду, содержащему образец и сыпучие мелющие тела. Банка прикреплена к вибрирующей раме, и вибрация заставляет среды сталкиваться с образцом и друг с другом. Уменьшение размера происходит в результате сочетания удара, истирания и трения. Относительный вклад этих механизмов зависит от частоты и амплитуды колебаний, массы и размера среды, уровня заполнения и реологии шихты. В сухом порошке вначале часто преобладают удар и хрупкое разрушение; по мере того как частицы становятся мельче, истирание и поверхностный износ становятся более важными. Во влажной суспензии демпфирование жидкости изменяет движение среды и может либо улучшить дисперсию, либо снизить энергию удара.

Фраза «легкий вес» означает нечто большее, чем просто портативность. Подвижный узел, масса банки, жесткость зажима и изоляция рамы — все это влияет на то, насколько эффективно энергия достигает заряда. Неплотно установленная банка может поглощать энергию, двигаться неравномерно или иметь плохую воспроизводимость. Очень тяжелая банка и загрузка носителя могут оказаться неподходящими для компактного устройства, даже если банка физически вмещается. По этой причине метод, разработанный на одной вибрационной мельнице, не следует переносить на другую модель без проверки системы зажимов, движущейся массы и рекомендуемой загрузки. Одна и та же номинальная частота не гарантирует одинаковую дозу энергии.

По сравнению с планетарной шаровой мельницей вибрационная мельница обычно обеспечивает более простое движение стакана и меньшее количество вращающихся частей. По сравнению с мельницей с перемешиванием, она обычно имеет менее интенсивное внутреннее перемешивание и ее легче очищать между небольшими пробами. Эти различия имеют значение в лаборатории, поскольку наиболее подходящей мельницей не всегда является мельница с самой высокой энергией. Более щадящий метод может быть предпочтительнее для хрупких кристаллов, термочувствительных полимеров или образцов, которые не должны быть загрязнены чрезмерным износом среды. Для твердых, грубых или агрегированных материалов может потребоваться более энергичный метод. Правильным выбором является метод, который обеспечивает соответствие спецификации с приемлемой повторяемостью и целостностью образца.

Для компактности TENCAN Легкая вибрационная шаровая мельница, практический рабочий процесс основан на работе с банками: взвешивайте образец, добавляйте среду, закрывайте банку, зажимайте ее, устанавливайте условия анализа и извлекайте порошок или суспензию. Этот рабочий процесс легко описать, но легко ошибиться. Небольшие различия в количестве шариков, массе образца, герметичности банки и времени анализа могут изменить результат. Поэтому хорошая лабораторная практика начинается с письменного рецепта загрузки и фиксированной последовательности приготовления банок, а не с того, что оператор регулирует мельницу звуком или ощущением.

Свойства материала, изменяющие результаты шлифования

Прежде чем выбирать среду или время работы, охарактеризуйте материал по свойствам, которые контролируют разрушение. Одной твердости недостаточно. Твердый, но прочный материал может скорее деформироваться, чем сломаться; мягкий, но хрупкий материал может быстро измельчиться, а затем агломерироваться; кристаллическое твердое вещество может претерпевать фазовые изменения при длительном ударе. Одна и та же настройка мельницы может дать разные результаты для двух образцов с одинаковым номинальным размером частиц, если их плотность, влажность или химический состав поверхности различаются.

Твердость, ударная вязкость и поведение при разрушении

Твердость указывает на устойчивость к царапинам или вмятинам, а ударная вязкость описывает устойчивость к распространению трещин. Хрупкие материалы обычно хорошо реагируют на удары и могут быть эффективно измельчены в вибрационной мельнице. Пластичные металлы, полимеры выше стеклования, а также восковые или липкие вещества могут сплющиваться, покрывать среду или образовывать хлопья вместо мелких частиц. В таких случаях более подходящим может быть предварительное охлаждение, другая форма среды, мокрое измельчение или другой тип мельницы. При выборе среды также следует учитывать твердость образца по отношению к материалу банки и шарика; если среда слишком мягкая, износ может привести к загрязнению образца, и размер частиц может выйти на стадию до того, как будет достигнут целевой показатель. Если среда намного тверже, чем необходимо, может возрасти риск повреждения банки и чрезмерного загрязнения.

Размер сырья и целевой размер частиц

Размер корма определяет отправную точку потребности в энергии. Вибрационная мельница с мелкими материалами не может эффективно разбить большую и прочную частицу, поскольку энергия столкновения может быть слишком низкой. И наоборот, большие среды в маленькой банке могут оставить мало места для пробы и могут обеспечить широкое распространение. Как правило, корм следует уменьшать путем дробления или предварительного измельчения, если он грубый по отношению к банке и среде. Размер цели имеет не меньшее значение. Метод, требующий достижения мелкого D50, может работать в течение длительного времени и вызывать больший износ, нагрев и агломерацию, чем метод, требующий только сужения грубого распределения. Определите спецификацию, используя D10, D50 и D90, а не одно среднее значение, и укажите, является ли целью средний размер, верхний срез или определенная площадь поверхности.

Влага, агломерация и температурная чувствительность

Влага может влиять на результат сухого шлифования. Небольшое количество поверхностной воды может вызвать образование мостиков между частицами, образование налета на банке и образование липкого заряда, который плохо перемещается. В других случаях небольшое количество влаги может способствовать шлифовке и снизить статический заряд. Эффект зависит от материала, поэтому невозможно установить одинаковый уровень влажности для каждого порошка. Термическая чувствительность также важна. Вибрация и воздействие среды добавляют энергию образцу, а запечатанная банка может сохранять тепло. Если материал размягчается, окисляется или разлагается при температуре выше определенной, могут потребоваться более короткие циклы, меньшие затраты энергии или мокрое измельчение с подходящей жидкостью. Температуру банки следует проверять после пробных запусков, а не исходя из комнатной температуры.

Загрязнение и совместимость материалов

Загрязнение происходит из трех основных источников: банки, среды и инструменты для работы с пробами. Твердый керамический сосуд и среда уменьшают металлические загрязнения, но могут оставлять частицы износа керамики; Металлическая банка может подойти для некоторых применений, но непригодна для других. Выбор зависит от аналитической чувствительности окончательного измерения и ценности образца. Уборка является частью того же решения. Пористая банка или поцарапанная поверхность могут удерживать мелкие частицы и передавать их в следующую партию. Для анализа следовых количеств специальный набор банок или задокументированная заготовка для очистки могут оказаться более важными, чем небольшое увеличение скорости измельчения.

Настройки носителя, загрузки банки и вибрации

Результаты измельчения определяются загрузкой, а не только настройками мельницы. Размер среды, плотность среды, количество шариков, масса образца, заполнение банки, соотношение жидкости и твердого вещества, частота вибрации, амплитуда и время работы образуют связанную систему. Изменение одной переменной без проверки остальных часто приводит к ошибочному результату. Проба, улучшающая крупность, может также увеличить загрязнение, нагрев или распространение распределения.

Размер, плотность и форма носителя

Мелкие материалы создают больше точек контакта и могут обеспечить более тонкое измельчение, но каждое столкновение несет меньше энергии. Большие носители обеспечивают более сильное воздействие и лучше подходят для грубой или жесткой подачи, но они могут повредить банку, оставить более широкое распределение и уменьшить количество активных контактов. Среда высокой плотности увеличивает энергию удара для заданного размера и скорости, что может сократить время достижения цели, но также увеличивает износ и нагрев. Среды с низкой плотностью являются более мягкими и могут быть предпочтительными для хрупких материалов, хотя они могут быть слишком медленными для твердых образцов. Форма также имеет значение: сферические материалы катятся и ударяются предсказуемо, в то время как цилиндрические или нестандартные материалы вызывают различное истирание и их труднее очищать. Материал среды должен быть совместим с образцом и предполагаемым анализом. Обычно в лаборатории выбирают глинозем, цирконий, агат, нержавеющую сталь и карбид вольфрама, но правильный сорт зависит от пределов загрязнения, твердости образца и совместимости сосудов. Носители следует проверять перед использованием; треснутые или сколы шарики могут поцарапать банку и разбросать мусор.

Соотношение шариков и порошка и заполнение банки

Отношение шарика к порошку определяет, сколько столкновений доступно на единицу образца. Слишком мало среды приводит к недостаточной обработке заряда и изменению результата. Слишком большое количество носителя может переполнить банку, уменьшить его движение и увеличить износ. Наполнение банки имеет аналогичный оптимум. Если банка почти заполнена, носитель не может свободно перемещаться; если он слишком пустой, образец может покрыть стенки и выйти из активной зоны измельчения. Практическая отправная точка — обеспечить достаточный свободный объем для движения носителя и убедиться, что крышка и уплотнение остаются чистыми. Запишите массу образца, массу среды, количество шариков и размер банки в методе. Операторам не следует оценивать заряд на глаз, поскольку небольшие различия становятся большими, когда партия составляет всего несколько граммов.

Частота, амплитуда и время работы

Частота и амплитуда описывают движение, сообщаемое банке, но полезная энергия заряда также зависит от движущейся массы и зажима. Более высокая частота или амплитуда обычно увеличивает потребляемую энергию, но также может увеличить нагрев, шум, износ и риск движения кувшина. Более длительные тиражи не всегда позволяют получить более качественный продукт. Многие порошки достигают плато, при котором скорость разрушения падает, а агломерация или повторная сварка становятся значительными. Пошаговый запуск, пауза для охлаждения банки или изменение размера носителя могут быть более эффективными, чем простое увеличение времени. Во время разработки метода сохраняйте фиксированную частоту и амплитуду, одновременно изменяя одну переменную заряда. Как только метод станет стабильным, запишите настройки и проверьте их с помощью эталонного образца.

Сухое и мокрое шлифование

Сухое измельчение удобно для порошков, которые должны оставаться сухими, а также для небольших образцов, которые трудно извлечь из суспензии. Он также может образовывать частицы, которые покрывают материал и банку, снижая эффективность и затрудняя очистку. Мокрое измельчение может улучшить дисперсию, уменьшить пыль и контролировать температуру, но жидкость должна быть совместима с образцом и ее необходимо удалить позже. Соотношение жидкости и твердого вещества влияет на вязкость и движение среды; густая суспензия может слишком сильно увлажнять среду, а разбавленная суспензия может снизить частоту столкновений. Поверхностно-активные вещества или добавки для измельчения могут помочь, но их необходимо выбирать для окончательного применения и удалять или учитывать при анализе. В любом случае уплотнение банки должно соответствовать выбранным условиям, а также следует учитывать давление и температуру внутри банки.

Операторы часто замечают проблему прежде, чем смогут ее объяснить. Изменение звука, движение банки в зажиме, порошок на крышке или внезапное падение крупности после периода устойчивого помола — все это указывает на изменение заряда. Остановите цикл, осмотрите банку и среду, а также проверьте уплотнение, вместо того чтобы компенсировать это увеличением времени. На небольшой мельнице незначительная утечка или смещение стакана могут изменить результат сильнее, чем значительное изменение номинальной мощности.

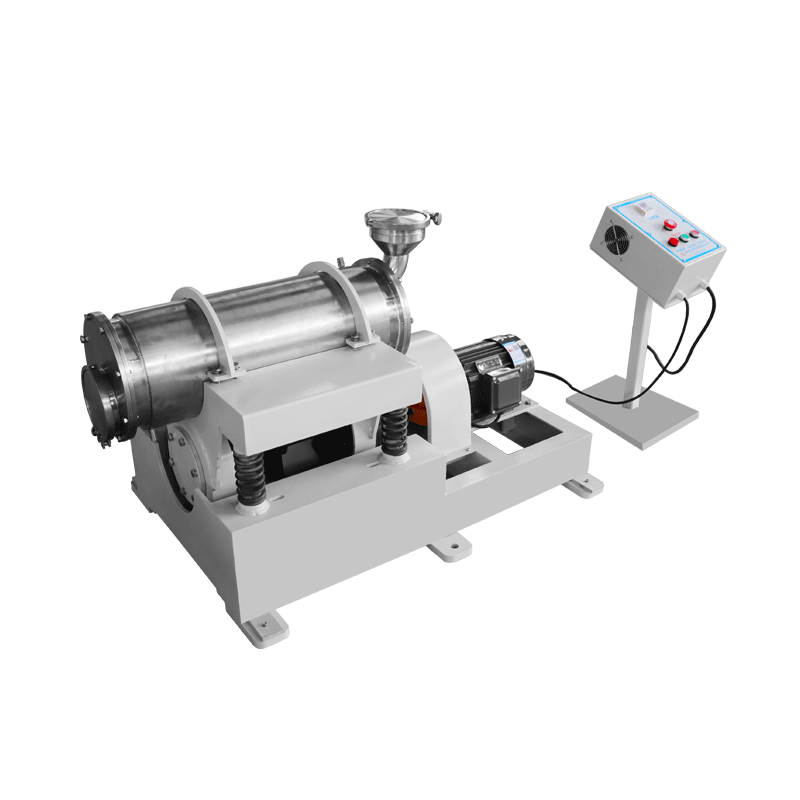

Конфигурация вибрационной мельницы для разработки лабораторного метода измельчения.

Размер частиц, распределение и воспроизводимость

Метод измельчения полезен только в том случае, если результат можно измерить и повторить. Результаты определения размера частиц следует сообщать с указанием метода, подготовки проб и условий диспергирования. Лазерная дифракция, анализ динамических изображений, микроскопия и просеивание измеряют различные аспекты порошка и могут давать разные значения для одного и того же материала. Для лабораторного метода важным вопросом является не только медианный размер, но и форма распределения, верхний срез и вариации от партии к партии.

D10, D50, D90 и ширина распределения

D50 — средний размер частиц, но он ничего не говорит о крупных или мелких хвостах. D90 часто является практической характеристикой верхнего среза, тогда как D10 указывает на мелкую фракцию. Процесс, который снижает D50, но расширяет распределение, может создать больше проблем, чем решить, особенно если грубый хвост вызывает седиментацию, а тонкий хвост вызывает пыль или реакционную способность. Укажите диапазон или сопоставимый показатель ширины и определите приемлемый диапазон для каждого процентиля. Если в спецификации указана конкретная площадь поверхности, обратите внимание, что площадь поверхности чувствительна к мелким частицам и агломерации, поэтому ее следует интерпретировать с учетом распределения частиц по размерам.

Выборка и дисперсия

Небольшие партии легко подвергаются смещению при выборке. Мелкие частицы могут прилипать к банке, а крупные частицы могут оседать на дне. Возьмите репрезентативную пробу после смешивания извлеченного порошка и используйте одну и ту же процедуру диспергирования для каждого сравнения. Для влажных методов выбор диспергатора и энергии ультразвуковой обработки может изменить измеряемый размер. При использовании сухих методов давление воздуха и скорость подачи могут разрушить агломераты. Запишите эти данные, чтобы результат мог быть воспроизведен другим оператором. Если метод предназначен для контроля качества, запускайте эталонный материал через определенные промежутки времени и отслеживайте результат с течением времени.

Воспроизводимость от банки к банке

Воспроизводимость зависит от банки, среды, заряда, оператора и окружающей среды. Две банки одного номинального размера могут отличаться внутренней геометрией, уплотнением крышки или износом. Среду можно заменять в разное время, изменяя распределение мелющей шихты по размерам. Метод, чувствительный к количеству шариков, должен указывать количество и диаметр шариков, а не только общую массу среды. Порядок загрузки также может иметь значение: добавление сначала образца, сначала среды или сначала жидкости меняет способ смешивания загрузки перед запуском мельницы. Впишите последовательность в процедуру и обучите операторов следовать ей.

Выбор подходящей лабораторной мельницы для работы

Легкая вибрационная мельница является одним из вариантов среди нескольких лабораторных технологий измельчения. Правильный выбор зависит от размера мишени, количества проб, поведения материала, предела загрязнения и количества проб в день. Сравнение должно основываться на методе, который может соответствовать спецификации с наименьшим риском, а не на одной возможности заголовка.

Для лаборатории, которая работает с большим количеством небольших образцов, рабочий процесс смены банок и время очистки могут иметь такое же значение, как и скорость измельчения. Вибрационная мельница может оказаться привлекательной, когда образец хрупкий, партия небольшая, а метод можно разработать с использованием фиксированной банки и набора сред. Он менее привлекателен, когда цель требует постоянной высокой энергии, когда раствор вязкий или когда требуемая производительность превышает возможности одной компактной банки. лабораторная вибрационная шаровая мельница поэтому следует оценивать реальный образец, а не только демонстрационный порошок.

Прежде чем запросить ценовое предложение, определите форму образца, размер загрузки, целевые значения D50 и D90, массу партии, допустимое загрязнение и то, должен ли продукт оставаться сухим. Спросите, можно ли поставить банку и набор сред вместе и можно ли провести пробный запуск с реальным материалом. Мельница, которая соответствует целевому размеру частиц, но требует отсутствия доступного кувшина или непрактичной процедуры очистки, не является хорошим выбором. При принятии решения о покупке также следует учитывать количество образцов в день, поскольку обращение с банками и их очистка могут ограничить производительность больше, чем время измельчения.

Эксплуатация, проверка и передача метода

Надежный метод начинается с чистой и проверенной банки. Проверьте корпус банки, крышку, уплотнение и поверхности зажимов на наличие трещин, царапин и остатков. Установите банку прямо в зажим и убедитесь, что она не может двигаться во время короткого пробного запуска. Добавляйте заряд в записанном порядке и не переполняйте. Если для банки требуется прокладка, убедитесь, что она сухая и правильно расположена; из сложенного или загрязненного уплотнителя может вытекать порошок или жидкость. Используйте весы, соответствующие массе образца, и записывайте фактическую, а не целевую массу.

Очистка и перекрестное загрязнение

Очищайте банку и носитель сразу после каждого запуска. Сухой порошок может уплотняться в углах, а влажная суспензия может высохнуть и образовать твердую пленку. Используйте метод, который не повредит поверхность банки. Для работы со следами выполните процедуру очистки с помощью холостого прогона или промывки, которая будет проанализирована на наличие интересующих элементов. Храните банки закрытыми и отдельно по типу материала. Среду следует хранить с установленной банкой, если метод зависит от конкретного заряда шара. Поцарапанная банка может быть приемлема для грубого предварительного измельчения, но не для анализа следов, поэтому осматривайте поверхности при хорошем освещении.

Прогоны валидации и документация

Подтвердите метод, выполнив как минимум три запуска при предполагаемой зарядке. Измерьте гранулометрический состав, извлеките массу и проверьте на наличие загрязнений или агломераций. Сравните результаты со спецификацией и с вариациями, которые может дать сам аналитический метод. Если мельница имеет регулируемые настройки, проверьте метод на верхнем и нижнем концах допустимого диапазона, чтобы понять чувствительность. Задокументируйте тип банки, материал и размер среды, количество шариков, массу образца, массу жидкости, если таковая имеется, настройку частоты или амплитуды, время работы и любые паузы. Метод, который невозможно записать, не готов к передаче.

Масштабирование и перенос методов

Масштабирование метода вибрационной мельницы на мельницу большего размера — это не просто увеличение времени работы. Изменяется энергия на единицу массы, размер носителя, геометрия банки и отвод тепла. Полезное исследование переноса сохраняет фиксированные характеристики материала и цели, а затем сравнивает распределение частиц по размерам и загрязнение в каждом масштабе. Если более крупный завод не может воспроизвести тонкую часть распределения, возможно, потребуется пересмотреть спецификацию или для процесса может потребоваться другая технология. Для принятия решения о покупке лаборатории попросите провести испытание на реальном материале и четко указать используемые условия. Это более информативно, чем общее утверждение о чистоте.

Безопасность заслуживает такого же внимания, как и размер частиц. Перед запуском убедитесь, что зажим надежно закреплен, держите мельницу на устойчивой поверхности и следуйте инструкциям поставщика для банки и среды. Не открывайте банку, пока она горячая или находится под давлением, и дайте ей остыть перед использованием. Если материал реактивен, токсичен или чувствителен к кислороду, используйте соответствующий метод локализации и проверьте герметичность. Шум и вибрация могут увеличиваться из-за изношенных компонентов, поэтому изучайте изменения, а не терпите их. Эти методы защищают оператора, а также улучшают воспроизводимость, поскольку мельница, которая движется или протекает, не может обеспечить контролируемую дозу энергии.

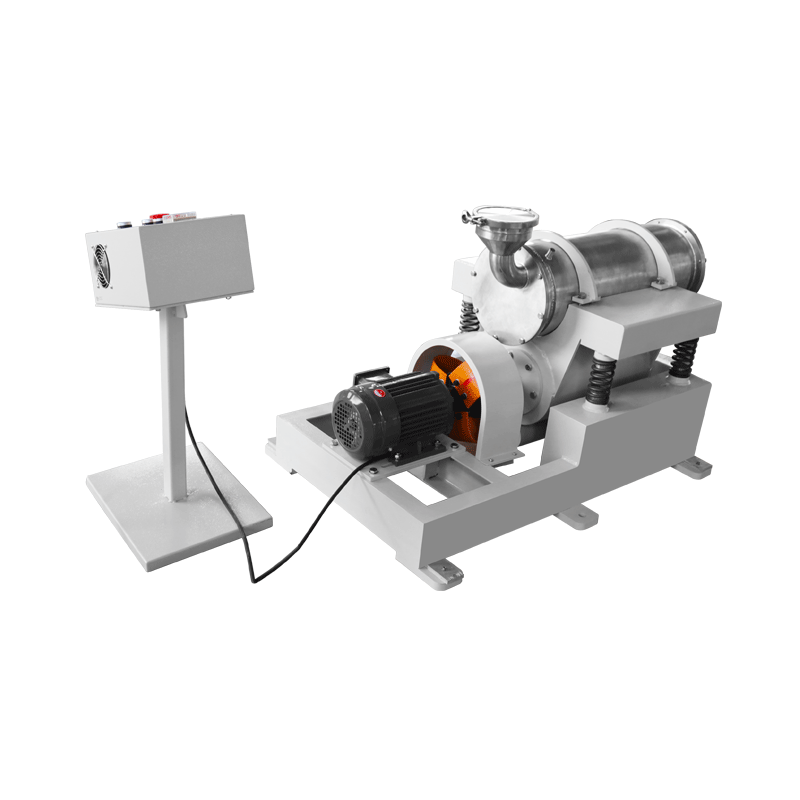

Установка мелкосерийной вибрационной мельницы для валидации метода.

Практический способ завершить оценку — рассматривать мельницу, банку, среду и анализ как один метод. Начните с консервативной загрузки, проверьте посадку и герметичность банки и для оценки успеха используйте распределение частиц по размерам, а не внешний вид. Если результат нестабильный, смотрите сначала на шихту и банку, затем на настройки запуска и только потом на саму мельницу. Компактный легкая вибрационная шаровая мельница может быть полезным инструментом для уменьшения размера лаборатории, если понятны ее пределы и контролируется метод. Для конкретного материала перед внедрением метода в повседневное использование уточните у поставщика доступные варианты сосудов и сред, рекомендуемый рабочий диапазон и требования безопасности.
