Лабораторная щековая дробилка: установка первичного размера дробления

Репрезентативный лабораторный результат начинается задолго до того, как образец попадает в чашу мельницы. Грубые куски, буровые керны, каменная крошка, клинкер и агрегированные порошки сначала должны быть измельчены до размера, который может принять мельница вторичной переработки без остановок, перегрева или непрактичных затрат времени. Именно здесь лабораторная щековая дробилка заслужила свое место: она выполняет первичное измельчение, а не окончательное измельчение.

Это различие имеет значение при выборе оборудования. Если щековая дробилка установлена ​​слишком открыто, получается материал, который трудно измельчить; тот, который установлен слишком жестко, может привести к чрезмерному измельчению пробы, увеличению штрафов и снижению репрезентативности подвыборки. Поэтому полезный вопрос заключается не просто в том, какая дробилка лучше, а в том, какую подачу, зазор и рабочую дисциплину требует этот образец? TENCAN лабораторная щековая дробилка является одним из вариантов оценки этих условий.

Что делает и чего не делает лабораторная щековая дробилка

Лабораторная щековая дробилка измельчает хрупкий материал между неподвижной и подвижной щеками. Подвижная челюсть приближается к неподвижной челюсти в каждом цикле, сжимая частицы до тех пор, пока они не сломаются или пока машина больше не сможет прикладывать достаточную силу. Продукт проваливается через зазор внизу, когда он достаточно мал. В этом процессе преобладает сжатие, поэтому он лучше подходит для твердых, хрупких и умеренно жестких материалов, чем для мягких, липких или высокоэластичных.

Роль машины обычно заключается в первичном или вторичном дроблении перед шаровой мельницей, дисковой мельницей или другим этапом тонкого измельчения. Он также может подготовить образцы для химического анализа, измерения плотности или архивного хранения. Он не является заменой пульверизатора, если цель представляет собой мелкий порошок, и не следует ожидать, что он будет давать узкий гранулометрический состав. Щековые дробилки производят вместе щепу, гравийные фрагменты и мелочь.

Такой смешанный результат — это нормально. Ценность лабораторной щековой дробилки заключается в том, что она дробит крупные куски до приемлемого размера с относительно небольшой механической сложностью. По сравнению с высокоскоростной молотковой мельницей или мельницей тонкого помола щековая дробилка обычно производит меньше пыли в воздухе и меньше тепла в образце, хотя контроль за пылью и очистка по-прежнему имеют значение. Он также обеспечивает четкое, наблюдаемое дробящее действие, которое могут контролировать операторы.

Чего машина не делает, так это сама по себе не гарантирует репрезентативного разделения. При грубом измельчении могут образоваться мелкие частицы, которые прилипнут к щекам или выпадут первыми. Если вся измельченная масса не собрана и не перемешана, часть, отправленная на следующий этап, может не представлять собой исходную пробу. Поэтому хорошее первичное дробление включает в себя сбор отходов, согласование массы и документально подтвержденную установку зазора.

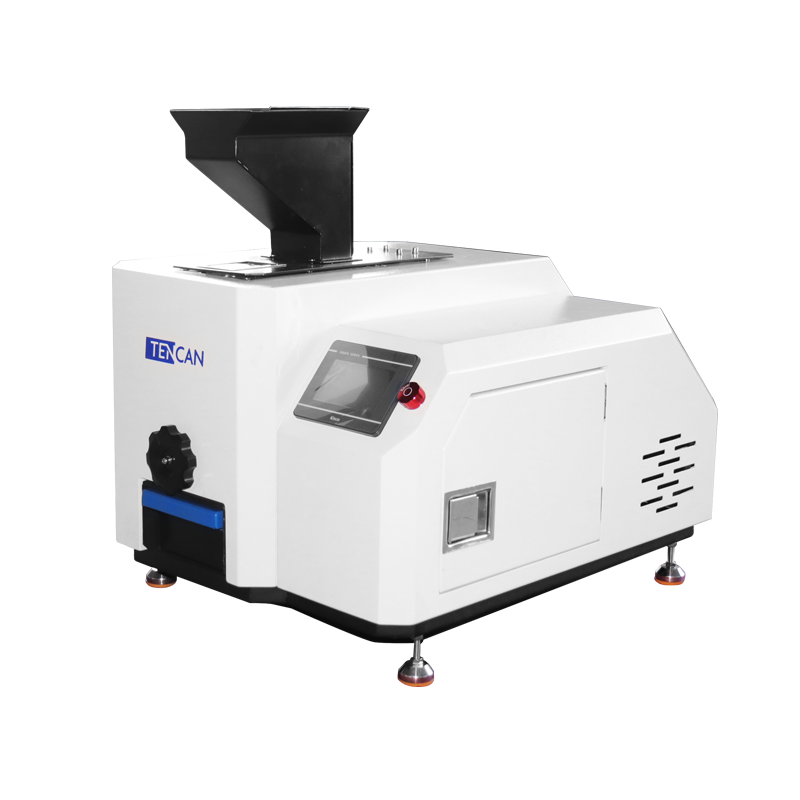

Вид продукта TENCAN лабораторная щековая дробилка, используемая для первичного измельчения при подготовке лабораторных проб.

Внутри дробильной камеры: механика, определяющая производительность

Камера дробления – это сердце машины. Неподвижная челюсть образует одну стенку; подвижная челюсть приводится в движение эксцентриковым валом и коленно-рычажным механизмом. Когда эксцентрик вращается, подвижная челюсть открывается и закрывается. Материал поступает сверху, захватывается между челюстями и уменьшается при закрытии разгрузочного отверстия. Наименьшее отверстие внизу является ключевым показателем размера продукта, хотя фактическая форма и распределение частиц зависят от подачи и профиля щек.

Движение челюсти и ход

Больший ход дает подвижной челюсти больший ход и может помочь захватывать и разбивать более крупные куски, но это также влияет на производительность и потребляемую мощность. Меньший ход не означает, что автоматически лучше подходит для тонкой работы; это может просто уменьшить емкость. При лабораторном использовании практический вопрос заключается в том, сможет ли машина разбить самые крупные куски образца без повторных остановок, продолжая при этом производить сырье, с которым сможет справиться следующая мельница.

Щековые пластины влияют как на износ, так и на форму частиц. Гладкие пластины имеют тенденцию скользить по твердым частицам; профилированные пластины лучше сцепляются и концентрируют нагрузку, что может улучшить разрушение. Компромисс заключается в том, что геометрия пластины выбрана производителем не просто так, и операторам не следует случайно изменять ее. Изношенные пластины изменяют эффективный зазор и дробящее действие, поэтому проверка является частью контроля размера, а не только технического обслуживания.

Угол захвата и контроль подачи

Угол захвата — это угол, образующийся между поверхностями челюстей у загрузочного отверстия. Если он слишком велик для материала, частицы могут подниматься вверх, а не втягиваться в камеру. На практике оператор контролирует симптом, а не конструкцию: не сбрасывать в бункер кучу негабаритных комков и не подавать куски, превышающие заявленный производителем максимум. Стабильная, дозированная подача позволяет челюстям захватывать каждую частицу и снижает вероятность застревания или остановки.

Разрядный зазор и форма частиц

Разгрузочный зазор, часто называемый закрытой стороной, не является ситом. Частица, проходящая через зазор, может быть удлиненной, а пластинчатая частица может пройти через щель, которую не предполагает ее промежуточный размер. Некоторые частицы также выходят до того, как их размер станет меньше номинального зазора, поскольку они находят путь через камеру. По этой причине единственной надежной проверкой является измельчение репрезентативной пробы, сбор всего выброшенного материала и просеивание его в соответствии с документированной процедурой. Разрыв — это обстановка; результат сита является доказательством.

Чешуйчатые или пластинчатые исходные материалы с большой вероятностью дают продукт, который выглядит более грубым, чем предполагает число зазоров. Если мельница, расположенная ниже по потоку, чувствительна к крупности зерна, возможно, потребуется установить рабочее окно консервативно или, возможно, потребуется просеивать и рециркулировать сырье. Рециркуляцию в лаборатории следует производить осторожно, поскольку это может привести к искажению пробы из-за повторных манипуляций и образования мелких частиц.

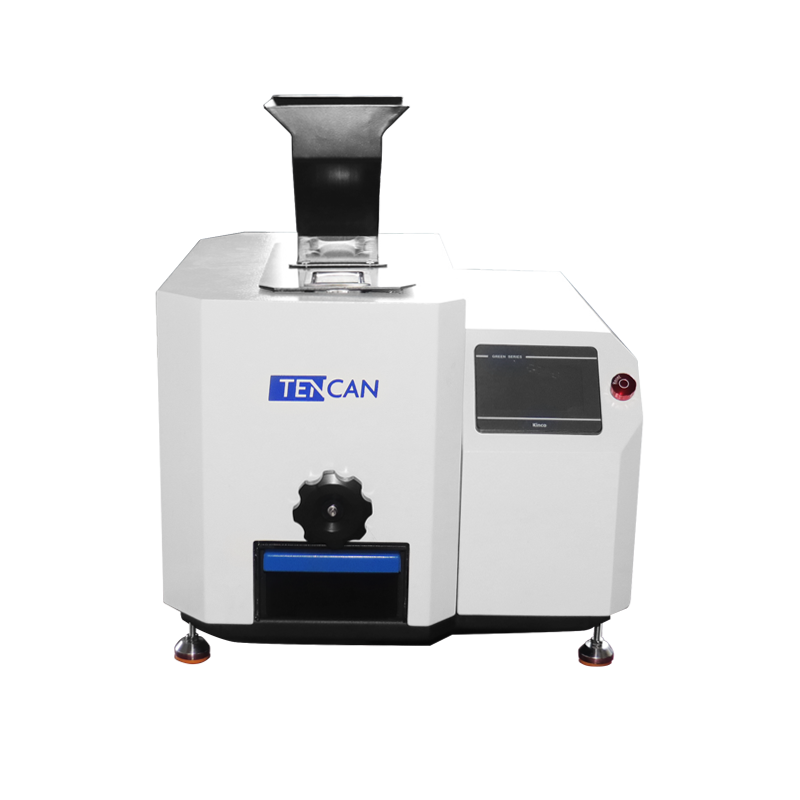

TENCAN конфигурация лабораторной щековой дробилки для контролируемого первичного дробления и подготовки проб.

Соответствие лабораторной щековой дробилки загружаемому материалу

Щековая дробилка выбирается в зависимости от материала и целевого размера. Твердость, ударная вязкость, абразивность, влажность и ценность образца влияют на то, подходит ли щековая дробилка и как ее следует эксплуатировать. Одна и та же машина может хорошо работать на граните и плохо на влажной, богатой глиной почве, даже если обе имеют маркировку «грубая».

Твердость и абразивность

Твердые, хрупкие материалы, такие как многие камни, керамика и шлаки, легко разрушаются при сжатии, но они также изнашивают пластины щек. Подача абразива сокращает срок службы пластин и увеличивает риск загрязнения, особенно при измерении микроэлементов. Оператору следует следить за закругленными зубьями челюстей, полированными поверхностями, растущим зазором и изменением размера продукта. Если образец очень абразивный, меньшая партия и более частая проверка на износ могут оказаться более полезными, чем более высокая скорость дробления.

Влага, глина и липкие образцы

Влага меняет правила. Влажный, содержащий глину образец может скапливаться в камере, застревать над щеками или размазываться по пластинам. Для такого материала по-прежнему можно использовать щековую дробилку, но подачу следует контролировать, камера должна быть доступна для очистки, а образец может нуждаться в сушке на воздухе или предварительном просеивании. Липкий материал также может привести к потере мелкой фракции на пластинах и бункере, что больше влияет на репрезентативность, чем на механическую способность машины измельчать.

Образцы, чувствительные к температуре и загрязнению

Щековое дробление является относительно щадящим с точки зрения нагревания по сравнению с высокоскоростным ударным фрезерованием, но это процесс не лишен загрязнений. Контактные поверхности, частицы износа и предыдущие образцы могут способствовать следовому загрязнению. При работе со следами металлов выбор материала пластины и процедуры очистки необходимо обсудить с поставщиком и утвердить для интересующего аналита. Для чувствительных к температуре материалов разумны короткие прогоны и внимание к любому нагреву образца.

Настройка разрядного зазора для целевого верхнего размера

Установите разрыв от нисходящих требований назад. Если следующим этапом будет шаровая мельница, первичной дробилке нужно будет производить только сырье, которое может принять мельница и которое можно надежно отбирать подвыборку. Если следующим шагом станет небольшой пульверизатор с узким входным отверстием, размер верхней части станет более важным. Прежде чем что-либо регулировать, запишите целевой размер верхней части, допустимую фракцию мелочи и минимальную массу, необходимую после дробления.

Начните с консервативного зазора и небольшой тестовой части. Раздавите его, соберите все выделения и просейте. Если верхний размер слишком велик, закройте зазор небольшими порциями и повторите. Если продукт уже достаточно мелкий, но содержит слишком много мелких частиц, открытие зазора может не помочь, если материал рыхлый; скорость подачи и количество проходов могут иметь большее значение. Избегайте внесения нескольких изменений одновременно, так как тогда невозможно будет выявить причину результата.

Запишите настройку зазора, состояние щековой пластины, массу загрузки, размер верхней части загрузки и результат просеивания. Эти записи делают более поздние прогоны сопоставимыми и показывают смещение по мере износа пластин. Они также помогают, когда другой оператор повторяет метод. Величина зазора без записи состояния пластины является лишь половиной контрольного параметра.

Скорость подачи, размер партии и репрезентативная выборка

Контролируемая подача – это разница между стабильным циклом дробления и серией заторов. Кусочки корма должны быть достаточно маленькими для патронника и вводиться со скоростью, позволяющей челюстям свободно перемещаться между зарядами. При периодической лабораторной работе добавление нескольких штук за раз и опустошение камеры снижает пиковую нагрузку и облегчает наблюдение необычного поведения. Непрерывная подача уместна только в том случае, если питатель и дробилка соответствуют условиям эксплуатации.

Размер партии должен быть достаточно большим, чтобы быть репрезентативным, но достаточно маленьким, чтобы его можно было обрабатывать и очищать. Если исходная проба намного больше, чем практическая партия дробилки, разделите ее перед дроблением с помощью подходящего делителя, а затем сохраните весь измельченный продукт из выбранной подвыборки. Не стоит выдавливать из большой кучи маленький черпак и называть его репрезентативным; грубые материалы легко отделяются.

После дробления взвесьте выгруженный материал и сравните его с загружаемой массой. Значительные потери указывают на задержку в камере, утечку или наличие материала на пластинах. Эти потери не случайны; они часто отдают предпочтение штрафам или определенной плотности. Баланс масс — это простая проверка, которая защищает достоверность выборки.

Контроль загрязнения и очистка между пробами

Уборка — это технический этап, а не ведение домашнего хозяйства. Между отборами проб пыль следует удалять из бункера, поверхностей щек, разгрузочного лотка и всех доступных щелей. Щетка и пылесос обычно более контролируемы, чем сжатый воздух, который может распространять пыль и перераспределять загрязнения. Если машина предназначена для влажной уборки, следуйте инструкциям производителя и высушите камеру перед взятием следующей пробы.

Для анализа следов необходимо проверить протокол очистки на наличие представляющих интерес элементов. Возможные шаги включают очистку щеткой, вытирание и измельчение небольшой жертвенной части следующего образца или нейтрального бланка. Правильная последовательность зависит от того, является ли проблемой перекрестное загрязнение между образцами или загрязнение, вызванное износом пластин. Ни то, ни другое нельзя исключить, поскольку дробилка выглядит чистой.

Потеря пробы на липких пластинах является сопутствующей проблемой. Если материал прилипнет, следующий образец может быть загрязнен, а текущий образец может оказаться искаженным. Визуально чистая камера, документированная последовательность очистки и массовый баланс вместе дают больше уверенности, чем просто визуальная проверка.

Лабораторная щековая дробилка по сравнению с другими вариантами первичного измельчения

Лабораторная щековая дробилка — не единственный способ сократить количество первичного сырья. Сравнение должно основываться на требуемом продукте, а не на общем рейтинге.

Щековая дробилка часто предпочтительна, когда корм содержит большие твердые комки и целью является надежное первичное измельчение с контролируемым удалением пыли. Валковая дробилка может быть привлекательна для более контролируемого измельчения хрупкого материала, но у нее есть свои ограничения по размеру исходного материала. Молотковая мельница может быстро производить более мелкий материал, но при этом возникает больше ударов, пыли и тепла. Шаровая мельница – это инструмент тонкого измельчения, а не первичная дробилка крупных кусков.

Контрольный список установки, эксплуатации и устранения неполадок

Перед каждой кампанией проверяйте дробилку как инструмент контроля размера. Контрольный список должен быть достаточно коротким, чтобы его можно было использовать:

• Убедитесь, что размер верхней части подачи находится в пределах, установленных производителем.
• Проверьте разрядный зазор и запишите настройку.
• Осмотрите пластины челюстей на наличие износа, трещин или скоплений материала.
• Убедитесь, что сливной лоток и контейнер для сбора мусора чистые и безопасные.
• Проверьте наличие защитных ограждений и защитных блокировок.
• Убедитесь, что образец достаточно сухой для предполагаемой скорости подачи.
• Подготовьте маркированную тару для всего измельченного продукта.
• Запишите идентичность образца, массу партии и эксплуатационные наблюдения.

Во время работы прислушивайтесь к изменениям звука и следите за резким снижением расхода или увеличением количества пыли. Прекратите подачу, если камера заглохнет; применение большего количества материала может привести к повреждению компонентов и не восстановить работоспособность. После пробега соберите весь продукт и осмотрите щеки перед чисткой.

Общие симптомы и практические меры реагирования

Большинство проблем лабораторного дробления можно разделить на несколько категорий: слишком большая загрузка, слишком влажная загрузка, слишком узкий зазор, слишком широкий зазор, изношенные пластины или недостаточная очистка. Таблица дает отправную точку, а не заменяет инструкции производителя.

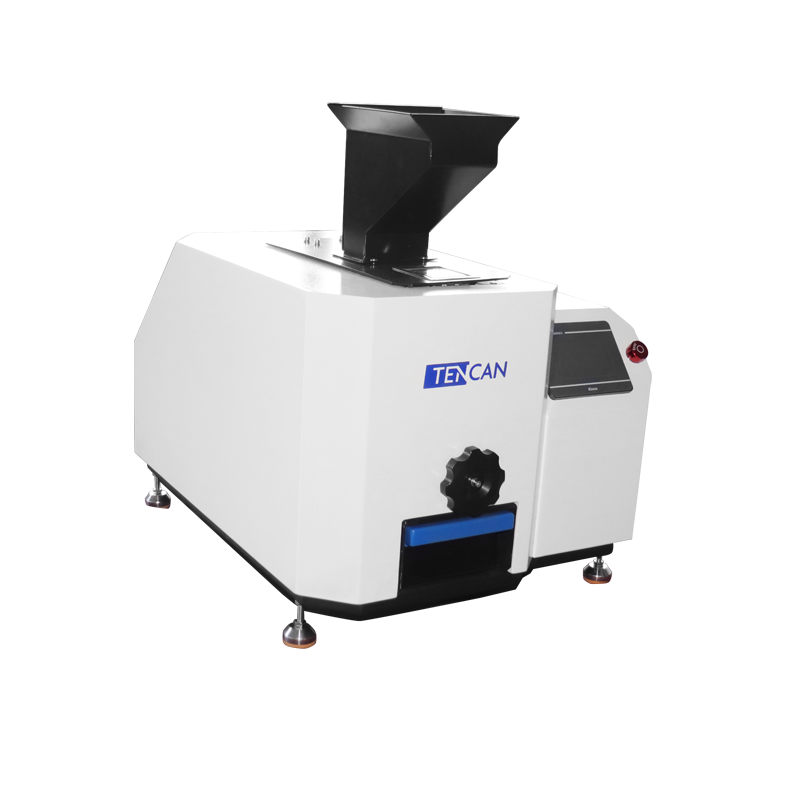

TENCAN лабораторная щековая дробилка, предназначенная для периодического и мелкосерийного лабораторного дробления.

Вопросы отбора и практическая проверка

Отбор следует начинать с письменной спецификации образца: тип материала, приблизительный размер верхней части, требуемая масса, целевой размер верхней части, влажность, абразивность, пределы загрязнения и доступная мощность. Спросите, соответствует ли заявленный диапазон подачи и зазора устройства реальному образцу и совместим ли материал щековой пластины с аналитами. Также поинтересуйтесь методом очистки, графиком замены деталей и функциями безопасности.

Валидация в принципе проста: прогоните репрезентативную порцию, просейте весь продукт, проверьте восстановление массы и проверьте на предмет износа или загрязнения. Повторите прогон, чтобы проверить, стабилен ли результат. Одной демонстрации на подготовленном образце недостаточно, если реальные образцы различаются по влажности и твердости. TENCAN Страница продукта лабораторной щековой дробилки обеспечивает отправную точку продукта; окончательный выбор должен быть подтвержден с учетом текущих спецификаций поставщика и выборочного испытания.

Часто задаваемые вопросы

Может ли лабораторная щековая дробилка производить готовый аналитический порошок? Обычно нет. Он подготавливает грубое сырье для более мелкой мельницы или измельчителя. Окончательный размер частиц и однородность зависят от последующего этапа измельчения.

Соответствует ли зазор верхнему размеру изделия? Нет. Разрыв — это настройка машины; верхний размер продукта должен быть проверен путем сбора и просеивания отходов. Форма частиц, влажность и износ пластин влияют на результат.

Почему дробилка застревает на материале, который выглядит хрупким? Прочность, влага, слишком крупные детали и чрезмерная скорость подачи могут стать причиной застревания. Сначала уменьшите скорость подачи, затем проверьте размер детали и состояние камеры.

Как следует очищать лабораторную щековую дробилку между пробами? Удалите незакрепленный материал со всех доступных поверхностей, следуйте инструкциям производителя по очистке и проверьте процедуру для интересующих аналитов. При работе по отслеживанию документированная последовательность и массовый баланс более надежны, чем визуальный осмотр.

Самая полезная инвестиция в первичное дробление — это не более крупная машина, а более понятный метод: знать подачу, установить интервал для следующего процесса, проверить продукт путем просеивания и записать все, что было сделано. Эта дисциплина делает лабораторная щековая дробилка надежный первый шаг, а не неконтролируемый источник изменчивости.
