Auswahl eines Muffelofens für Pulverlabore

Die Pulververarbeitung endet selten mit dem Mahlen. Sobald ein Material gemahlen, klassiert und gemischt wurde, beinhaltet der nächste Schritt häufig Wärme: Trocknen, Kalzinieren, Ausbrennen des Bindemittels, Glühen oder Sintern. In diesen Phasen kann ein Muffelofen den Unterschied zwischen einem wiederholbaren Ergebnis und einer Charge ausmachen, die aufgrund von Verunreinigungen, Temperaturgradienten oder unkontrollierten Heizraten ausfällt. Für Labore, die mit Keramikpulvern, Metallpulvern, Katalysatorvorläufern, geologischen Proben oder Batteriematerialien arbeiten, ist der Ofen nicht einfach nur ein Ofen. Es handelt sich um einen Hochtemperaturreaktor, dessen Kammerdesign, Isolierung, Heizelemente und Steuerungssystem bestimmen, was aus dem Pulver nach dem Zyklus wird.

Dieser Leitfaden konzentriert sich auf die praktische Auswahl und Verwendung eines Muffelofens in Pulververarbeitungslabors. Es erklärt, wie sich die Hauptkomponenten auf die Ergebnisse auswirken, welche Variablen wichtig sind, wenn eine Methode von einem Labor in ein anderes übertragen wird, und wie ein Ofen anhand eines bestimmten Material- und Prozessfensters bewertet wird. Anstatt einen festen Satz von Spezifikationen aufzulisten, werden in der Diskussion die Fragen hervorgehoben, die vor einem Kauf gestellt werden sollten, und die Überprüfungen, die nach der Installation durchgeführt werden sollten.

Was ein Muffelofen in einem Pulverprozess leistet

Ein Muffelofen ist eine elektrisch beheizte Kammer, die dazu dient, Materialien ohne direkten Kontakt zwischen der Arbeitslast und den Heizelementen zu erhitzen. Der Begriff „Muffel“ bezieht sich auf die innere Kammer oder Retorte, die die Probe von der Wärmequelle trennt. In einem modernen Labormuffelofen wird diese Trennung üblicherweise durch eine Kammerwand aus Keramik oder einer Hochtemperaturlegierung erreicht, wobei Heizelemente außerhalb des Arbeitsvolumens montiert oder in die Isolierung eingebettet sind. Die Anordnung schützt die Probe vor Verbrennungsgasen, Elementabbauprodukten und direkter Strahlung, die Hot Spots erzeugen kann.

Bei der Pulververarbeitung wird der Muffelofen für mehrere unterschiedliche Vorgänge verwendet. Durch die Kalzinierung werden flüchtige Komponenten wie Carbonate, Nitrate oder organische Bindemittel aus einem Vorläuferpulver entfernt und das Material in ein stabileres Oxid oder Mischoxid umgewandelt. Beim Sintern wird ein verdichtetes oder loses Pulver durch Atomdiffusion verdichtet, üblicherweise unterhalb des Schmelzpunkts der Hauptphase. Durch das Glühen werden innere Spannungen abgebaut, die durch Mahlen oder Kaltpressen entstehen, und es kann die Kristallitgröße oder Phasenzusammensetzung verändern. Durch die Veraschung werden organische Stoffe aus Pulver- oder Filterrückständen vor der chemischen Analyse abgebrannt. Durch das Trocknen wird Feuchtigkeit entfernt, wobei ein spezieller Trockenofen oft besser geeignet ist, wenn die Temperatur unter 200 °C liegt.

Jeder dieser Vorgänge stellt unterschiedliche Anforderungen an den Ofen. Kalzinierung und Veraschung erfordern eine wirksame Absaugung gasförmiger Nebenprodukte und Beständigkeit gegenüber korrosiven Dämpfen. Das Sintern erfordert eine gleichmäßige Temperatur über die gesamte Probe und eine präzise Steuerung der Heiz- und Kühlraten. Beim Glühen kann eine spezielle Atmosphäre erforderlich sein, um eine Oxidation zu verhindern. Ein Ofen, der für eine Aufgabe gut funktioniert, kann für eine andere eine schlechte Wahl sein, weshalb die Auswahl beim Prozess und nicht beim Gerätekatalog beginnen sollte.

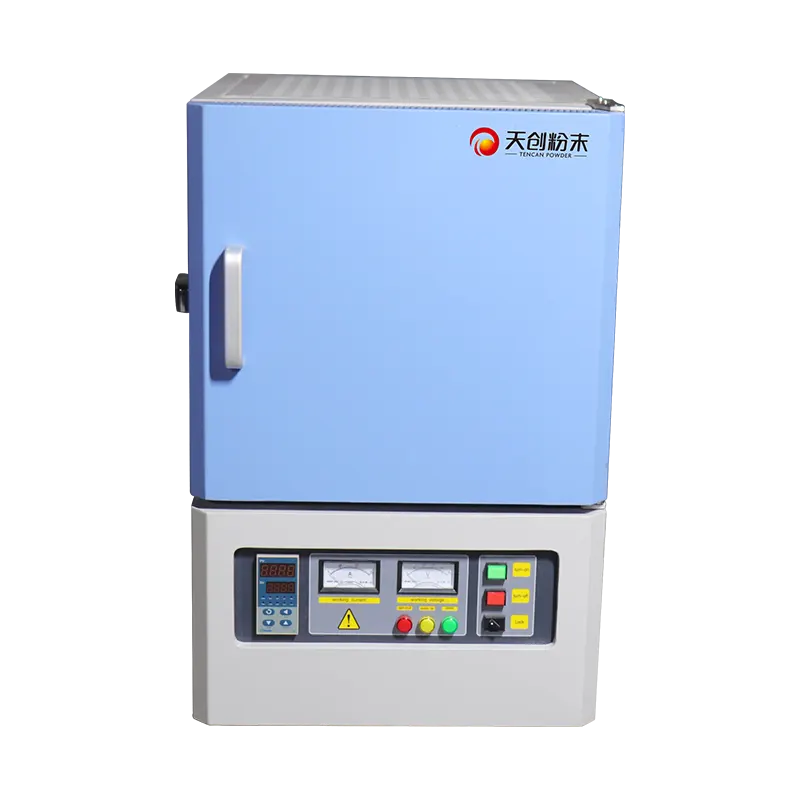

Für Labore, die einen Allzweck-Hochtemperaturofen für die Pulverwärmebehandlung benötigen, TENCAN's Muffelofen ist ein Beispiel für ein Produkt der Sinterserie, das für den Laborgebrauch bestimmt ist. Die tatsächliche Eignung für ein bestimmtes Pulver hängt von der erforderlichen Temperatur, Atmosphäre, Kammergröße und Kontaminationsgrenzen ab, die alle anhand der Material- und Prozessanforderungen bestätigt werden sollten.

Heizelemente und Temperaturgrenzen: Den Ofen an das Material anpassen

Die maximale Arbeitstemperatur eines Muffelofens wird hauptsächlich durch die Heizelemente, die Isolierung und das Thermoelement bestimmt. Unterschiedliche Elementmaterialien weisen unterschiedliche Temperaturbeständigkeiten, Atmosphärentoleranzen und Lebensdauern auf. Das Verständnis dieser Unterschiede vermeidet den häufigen Fehler, einen Ofen auszuwählen, der auf dem Papier zwar eine Temperatur erreichen kann, diese aber im vorgesehenen Prozess nicht zuverlässig aufrechterhalten kann.

Metallische Widerstandslegierungen wie Nickel-Chrom und Eisen-Chrom-Aluminium werden häufig in Öfen mit Höchsttemperaturen um 1.000 °C bis 1.200 °C eingesetzt. Sie sind relativ kostengünstig, leicht auszutauschen und funktionieren gut in der Luft. Ihre Haupteinschränkungen sind die Oxidation bei hohen Temperaturen und ein allmählicher Anstieg des Widerstands mit zunehmender Alterung des Elements. Bei Pulverprozessen, die lange Haltezeiten nahe der Obergrenze erfordern, kann sich die Lebensdauer der Elemente verkürzen und der Ofen muss möglicherweise häufiger gewartet werden.

Siliziumkarbid-Elemente erweitern den Bereich auf ca. 1.400 °C bis 1.600 °C, je nach Ausführung und Atmosphäre. Sie bieten eine gute Thermoschockbeständigkeit und können in Luft verwendet werden, allerdings nimmt ihre Beständigkeit mit der Zeit zu und sie können mit bestimmten Gasen reagieren. Molybdändisilizid-Elemente werden in Hochtemperaturöfen verwendet, oft bis zu etwa 1.700 °C bis 1.800 °C an Luft, wobei sich während des Betriebs eine schützende Oxidschicht bildet. Sie sind zerbrechlicher als Metallelemente und erfordern eine sorgfältige Handhabung beim Einbau und Austausch.

Graphit- und Wolframelemente können viel höhere Temperaturen erreichen, erfordern jedoch eine Inert- oder Vakuumatmosphäre, da sie an der Luft schnell oxidieren. Diese Elemente kommen in spezialisierten Hochtemperaturöfen häufiger vor als in Standard-Labormuffelöfen. Wenn für einen Pulverprozess Temperaturen erforderlich sind, die über dem Bereich von Muffelöfen mit Luftatmosphäre liegen, kann ein anderer Ofentyp oder eine Konfiguration mit kontrollierter Atmosphäre erforderlich sein.

Auch die Wahl des Elements beeinflusst die Kontamination. Einige Elemente setzen im Laufe der Zeit kleine Mengen Oxid oder Metalldampf frei. Bei der Pulververarbeitung können selbst Spurenverunreinigungen das Sinterverhalten, die elektrischen Eigenschaften oder die katalytische Aktivität verändern. Ein Ofen, der die Heizelemente durch eine dichte Muffel oder eine Innenauskleidung vom Arbeitsraum trennt, verringert dieses Risiko. Das gleiche Prinzip gilt auch für die Isolierung: Feuerfeste Fasern und Bindemittel können insbesondere bei den ersten Aufheizzyklen Partikel oder Gase freisetzen.

Eine praktische Auswahlregel besteht darin, einen Ofen zu wählen, dessen maximale Dauertemperatur mindestens 100 °C über der höchsten Prozesstemperatur liegt, die Sie voraussichtlich routinemäßig verwenden werden. Dieser Spielraum reduziert die Belastung der Elemente, verbessert die Temperaturgleichmäßigkeit und ermöglicht gelegentliche Zyklen mit höheren Temperaturen, ohne den Ofen an seine Grenzen zu bringen. Der genaue Abstand sollte sich an den Empfehlungen des Herstellers und an der Verschmutzungsempfindlichkeit des Materials orientieren.

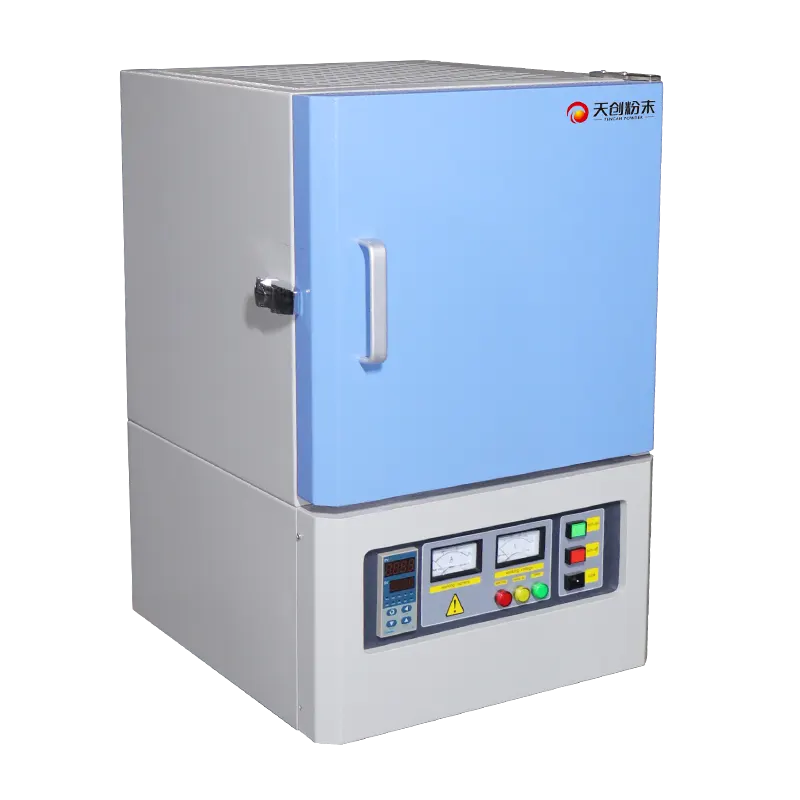

Kammerdesign, Isolierung und Temperaturgleichmäßigkeit

Die Temperaturgleichmäßigkeit ist eines der wichtigsten, aber am wenigsten sichtbaren Merkmale eines Muffelofens. Ein einzelner Thermoelementmesswert in einem Ofen scheint stabil zu sein, während die tatsächliche Temperatur an verschiedenen Stellen in der Kammer um mehrere zehn Grad schwankt. Bei Pulverproben kann die Ungleichmäßigkeit in einigen Bereichen zu einer unvollständigen Kalzinierung, in anderen zu einer übermäßigen Sinterung und in einer inkonsistenten Phasenzusammensetzung innerhalb einer Charge führen.

Mehrere Designfaktoren beeinflussen die Einheitlichkeit. Die Platzierung der Heizelemente rund um die Kammer bestimmt das Wärmeflussmuster. Elemente auf allen vier Seiten und der Tür oder eine Mehrzonenanordnung sorgen in der Regel für eine bessere Gleichmäßigkeit als Elemente auf nur zwei Seiten. Das Isolationsmaterial und die Dicke beeinflussen die Wärmespeicherung und die Geschwindigkeit, mit der die Kammer auf Steuerungsänderungen reagiert. Die leichte Keramikfaserisolierung erwärmt sich schnell und reduziert den Energieverbrauch, hat jedoch eine geringere thermische Masse und kann empfindlicher auf lokale Überhitzung reagieren. Dichter feuerfester Stein erwärmt sich langsamer, bietet aber möglicherweise eine stabilere thermische Umgebung.

Die Tür ist eine weitere häufige Quelle für Wärmeverluste. Eine gut abgedichtete Tür mit einem feuerfesten Stopfen oder einer feuerfesten Dichtung reduziert kalte Stellen in der Nähe der Öffnung. Auch das Türdesign beeinflusst den Ladekomfort und die Sicherheit. Für Pulverarbeiten ist eine Tür vorzuziehen, die sich vollständig öffnen lässt und es ermöglicht, einen Tiegel oder ein Tablett in der Mitte der Kammer zu platzieren, ohne über heiße Elemente greifen zu müssen.

Die Platzierung des Thermoelements verdient besondere Aufmerksamkeit. Das Steuerthermoelement sollte sich in der Nähe der Arbeitslast und nicht nur in der Nähe der Heizelemente befinden, damit der Regler auf die tatsächliche Probentemperatur und nicht auf die Elementtemperatur reagiert. Bei vielen Öfen ist das Steuerthermoelement im oberen Teil der Kammer oder hinter einem Schutzrohr positioniert. Wenn die Probe am Boden der Kammer platziert wird, entspricht die angezeigte Temperatur möglicherweise nicht der Probentemperatur. Ein separates Validierungsthermoelement kann verwendet werden, um die Kammer abzubilden und den Arbeitsbereich zu bestätigen.

Auch das Lademuster ist wichtig. Die Proben sollten im zentralen Arbeitsbereich, entfernt von Wänden und Elementen, platziert werden. Blockieren Sie nicht den Weg der natürlichen Konvektion oder die Auslassöffnung. Lassen Sie zwischen den Tiegeln Platz, damit die Wärme zirkulieren kann. Wenn der Ofen über einen Ventilator oder eine Zwangsluftzirkulation verfügt, befolgen Sie die Abstandsrichtlinien des Herstellers. In einem einfachen Strahlungsofen ohne Ventilator dominieren Strahlung und Leitung, und die Position der Probe relativ zu den Elementen wird noch kritischer.

Für eine reproduzierbare Pulververarbeitung ist es sinnvoll, eine Standardbeladungskonfiguration festzulegen. Für jeden Durchlauf sollten der gleiche Tiegeltyp, die gleiche Pulvermasse, die gleiche Betttiefe und die gleiche Platzierung verwendet werden. Diese Vorgehensweise verringert die Variabilität und erleichtert den Vergleich der Ergebnisse. Wenn ein Prozess vergrößert wird, sollten die Größe der Ofenkammer und das Lastmuster neu bewertet werden, anstatt davon auszugehen, dass ein größerer Ofen das gleiche Ergebnis liefert.

Atmosphären- und Kontaminationskontrolle bei der Pulverwärmebehandlung

Die meisten Standard-Muffelöfen arbeiten an Luft. Dies eignet sich für Oxidkeramiken, viele Mineralien und Materialien, die bei hohen Temperaturen stabile Oxide bilden. Es ist nicht für Pulver geeignet, die oxidieren, reduzieren oder mit Luft reagieren. Metallpulver, Karbidpulver, Nitridpulver und einige Batteriematerialien erfordern eine inerte oder reduzierende Atmosphäre, um unerwünschte Phasenbildung zu verhindern.

Einige Muffelöfen können mit Gaseinlass- und -auslassöffnungen zum Spülen mit Stickstoff, Argon oder einem reduzierenden Gasgemisch ausgestattet sein. Ein Muffelofen ist jedoch im Allgemeinen kein gasdichter Behälter, es sei denn, er ist speziell für die kontrollierte Atmosphäre ausgelegt. Durch die Türdichtung, Elementdurchführungen und Abluftöffnungen kann Luft eindringen. Wenn der Prozess niedrige Sauerstoffwerte erfordert, ist ein Rohrofen oder ein Vakuumofen oft die zuverlässigere Wahl. Bevor Sie einen Muffelofen für atmosphärenempfindliche Pulver auswählen, klären Sie mit dem Hersteller ab, ob die Konstruktion die erforderliche Gasreinheit unterstützt und ob Sicherheitsmaßnahmen für brennbare oder giftige Gase vorgesehen sind.

Verunreinigungen können auch vom Tiegel oder Tablett ausgehen. Tiegel aus Aluminiumoxid werden häufig für Oxidpulver verwendet, da sie feuerfest und relativ inert sind. Zirkontiegel bieten für einige Materialien eine höhere chemische Beständigkeit. Quarz eignet sich für niedrigere Temperaturen und kann verwendet werden, wenn eine visuelle Beobachtung erforderlich ist. Graphit wird in reduzierenden oder inerten Atmosphären verwendet, kann jedoch Kohlenstoff einbringen. Metalltabletts können mit dem Pulver reagieren oder oxidieren. Die Wahl des Behälters sollte auf der Pulverchemie, der Prozesstemperatur und der Diffusions- oder Verklebungsgefahr basieren.

Eine weitere Kontaminationsquelle ist der Ofen selbst. Isolierfasern, Elementoxide und frühere Probenrückstände können in die Luft gelangen oder flüchtig werden. Regelmäßige Reinigung und sorgfältiger Umgang reduzieren Kreuzkontaminationen. Wenn der Ofen für mehrere Materialien verwendet wird, kann eine spezielle Auskleidung oder ein Opfertiegel hilfreich sein. Für die Spurenanalyse kann ein neuer oder gut gereinigter Ofen erforderlich sein, um Hintergrundsignale zu vermeiden.

Die Belüftung ist sowohl für die Kontaminationskontrolle als auch für die Sicherheit wichtig. Durch Kalzinierung und Veraschung können Kohlendioxid, Wasserdampf, Stickoxide, Schwefeloxide oder organische Dämpfe freigesetzt werden. Diese Gase sollten vom Bediener weg abgelassen werden. Je nach Material und Prozess kann ein Abzug oder ein Abluftanschluss erforderlich sein. Der Ofen sollte an einem gut belüfteten Ort aufgestellt werden und die Abluftöffnung sollte nicht blockiert sein.

Temperaturkontrolle, Rampenrate und Einweichzeit

Der Temperaturregler ist die Schnittstelle zwischen Ofen und Prozess. Moderne Steuerungen verwenden PID-Algorithmen, um einen Sollwert aufrechtzuerhalten, und viele enthalten programmierbare Ramp-and-Soak-Profile. Bei der Pulververarbeitung ist die Fähigkeit zur Steuerung der Heizrate, Haltezeit und Abkühlrate oft wichtiger als die absolute Genauigkeit eines einzelnen Sollwerts.

Die Heizrate beeinflusst das Pulver auf verschiedene Weise. Ein schneller Anstieg kann einen Thermoschock im Tiegel oder in der Probe verursachen, der zu Rissen, Abplatzungen oder unvollständigen Reaktionen führt. Es kann auch zu einem zu schnellen Ausbrennen des Bindemittels führen, wodurch im Inneren eines Presslings Gasdruck entsteht, der zu Defekten führt. Ein langsamer Anstieg, insbesondere in dem Bereich, in dem flüchtige Stoffe freigesetzt werden, ermöglicht das Entweichen von Gasen und die Gleichgewichtseinstellung des Materials. Typische Kalzinierungsprogramme könnten einen Anstieg von 1 °C/min bis 5 °C/min bis zu einer Zwischentemperatur, eine mehrstündige Haltezeit und dann eine kontrollierte oder natürliche Abkühlung verwenden. Das genaue Profil hängt vom Material ab und sollte durch Versuche ermittelt werden.

Die Einweichzeit muss lang genug sein, damit die gesamte Probe die Zieltemperatur erreicht und die gewünschte Reaktion oder Verdichtung abgeschlossen ist. Große Pulvermassen oder große Betttiefen erfordern längere Einweichzeiten, da die Wärmeübertragung durch ein Pulver langsamer ist als durch einen Feststoff. Das Thermoelement erreicht möglicherweise den Sollwert, bevor die Mitte der Probe dies tut. Bei kritischen Prozessen kann ein in einer Dummy-Probe platziertes Thermoelement die tatsächliche thermische Verzögerung aufdecken.

Die Abkühlrate kann genauso wichtig sein wie die Heizrate. Einige Materialien durchlaufen beim Abkühlen Phasenumwandlungen, Oxidation oder Rissbildung. Wenn der Ofen unmittelbar nach dem Halten geöffnet wird, kann die Probe schnell und ungleichmäßig abkühlen. Viele Steuerungen ermöglichen eine kontrollierte Abkühlphase, oder der Ofen kann bei geschlossener Tür auf natürliche Weise abkühlen. Die Auswahl hängt vom Material und der gewünschten Mikrostruktur ab.

Typ und Zustand des Thermoelements wirken sich auch auf die Steuerung aus. Thermoelemente vom Typ K werden häufig für Niedertemperaturöfen verwendet, während Thermoelemente vom Typ S, R oder B bei höheren Temperaturen verwendet werden. Thermoelemente driften mit der Zeit, insbesondere nach wiederholten Hochtemperaturzyklen. Ein Ofen, der im Neuzustand genau war, kann nach monatelanger Nutzung mehrere Grad unter Null anzeigen. Für Prozesse, die auf Temperaturgenauigkeit angewiesen sind, ist eine regelmäßige Kalibrierung oder ein regelmäßiger Austausch erforderlich. Ein unabhängiges Übertemperatur-Thermoelement und ein unabhängiger Regler sorgen für eine zusätzliche Sicherheitsebene.

Beladung, Probenvorbereitung und Durchsatz

Die Pulverbeladung ist eine praktische Variable, die oft übersehen wird. Die Art und Weise, wie ein Pulver in den Ofen gegeben wird, beeinflusst die Wärmeübertragung, den Gasfluss und das Endprodukt. Eine dünne, gleichmäßig verteilte Schicht erwärmt sich gleichmäßiger als ein tiefes Bett. Wenn das Pulver locker gehäuft ist, ist die Wärmeleitfähigkeit gering und die Mitte bleibt möglicherweise kühler als die Oberfläche. Wenn das Pulver verdichtet wird, verbessert sich die Wärmeübertragung, der Gasaustritt kann jedoch eingeschränkt sein. Die optimale Beladungsmethode hängt davon ab, ob das Ziel Kalzinierung, Sintern oder Veraschung ist.

Auch die Auswahl und Vorbereitung des Tiegels ist wichtig. Der Tiegel sollte mit dem Pulver und der Atmosphäre kompatibel sein. Es sollte vor dem Gebrauch sauber und trocken sein. Ein Deckel kann Kontaminationen reduzieren und Probenverlust verhindern, aber er kann auch Gase einschließen. Wenn ein Deckel verwendet wird, sollte dieser nicht vollständig abdichten, es sei denn, der Prozess erfordert dies. Für die Veraschung kann ein offener Tiegel erforderlich sein, damit Sauerstoff an die Probe gelangen kann.

Der Durchsatz wird durch das nutzbare Kammervolumen, die Beladungsdichte und die Zykluszeit bestimmt. Eine größere Kammer kann mehr Proben pro Charge verarbeiten, allerdings kann das Aufheizen und Abkühlen auch länger dauern und die Temperaturgleichmäßigkeit kann schwieriger aufrechtzuerhalten sein. Ein kleinerer Ofen kann für die Methodenentwicklung und kleine Chargen effizienter sein. Überlegen Sie bei der Skalierung, ob die gleiche Heizrate und Einweichzeit bei einer größeren Ladung zum gleichen Ergebnis führt. Oftmals muss der Zyklus angepasst werden.

Für Labore, die mehrere Proben mit unterschiedlichen Anforderungen verarbeiten müssen, ist ein Ofen mit einer programmierbaren Steuerung und einem genau definierten Arbeitsbereich flexibler als ein einfacher Ein-Aus-Ofen. Wenn die Arbeitsbelastung groß ist, kann ein Ofen im Produktionsmaßstab oder mehrere kleinere Öfen praktischer sein als eine sehr große Einheit. Die Entscheidung sollte auf der Anzahl der Proben, der erforderlichen Zykluszeit und der akzeptablen Durchlaufzeit basieren.

Sicherheit, Wartung und Betriebskosten

Ein Muffelofen arbeitet mit hohen Temperaturen und kann bei unsachgemäßer Verwendung gefährlich sein. Die Außenflächen können heiß werden, insbesondere im Bereich der Tür und des Auspuffs. Der Ofen sollte auf einer nicht brennbaren Oberfläche mit ausreichendem Abstand zu Wänden und brennbaren Materialien aufgestellt werden. Bediener sollten beim Laden oder Entladen heißer Proben hitzebeständige Handschuhe und Gesichtsschutz tragen. Der Bereich sollte belüftet sein und die Abluft sollte vom Atembereich weggeleitet werden.

Die Wartung ist ein weiterer Faktor für die langfristigen Kosten. Heizelemente altern und fallen schließlich aus. Der Austausch erfordert das richtige Teil und eine sorgfältige Installation, um Schäden zu vermeiden. Thermoelemente driften und sollten regelmäßig überprüft oder ausgetauscht werden. Die Isolierung kann sich verschlechtern, insbesondere wenn der Ofen mit korrosiven Dämpfen betrieben wird oder die Kammer mechanisch beschädigt ist. Türdichtungen und Scharniere sollten auf Verschleiß überprüft werden. Der Controller und das Netzteil sollten auf lockere Verbindungen und Überhitzung überprüft werden.

Der Energieverbrauch hängt von der Ofengröße, der Isolierung, der Temperatur und der Zykluszeit ab. Ein gut isolierter Ofen mit dichter Tür verbraucht weniger Energie als ein schlecht isolierter. Allerdings können die Anschaffungskosten für einen hochwertigen Ofen höher sein. Die Gesamtbetriebskosten umfassen den Kaufpreis, Energie, Verbrauchsmaterialien, Wartung und Ausfallzeiten. Bei kritischen Prozessen können die Kosten einer fehlgeschlagenen Charge oder eines ungenauen Ergebnisses die Einsparungen durch einen kostengünstigeren Ofen überwiegen.

Dokumentation und Support gehören ebenfalls zum Eigentümererlebnis. Ein Ofen, dem klare Bedienungsanleitungen, Schaltpläne und Kalibrierungsinformationen beiliegen, ist einfacher zu warten und zu validieren. Wenn der Prozess Qualitätsstandards unterliegt, muss der Ofen möglicherweise kalibriert und dokumentiert werden. Fragen Sie den Lieferanten nach der Verfügbarkeit von Ersatzteilen, technischem Support und Service.

Arten von Muffelöfen und ihre Prozessanpassung

Labormuffelöfen gibt es in verschiedenen Konfigurationen. Am gebräuchlichsten ist der Kastenmuffelofen, der über eine rechteckige Kammer mit einer nach vorne öffnenden Tür verfügt. Es eignet sich für Tiegel, Tabletts und kleine Presslinge. Die Kammer kann aus Keramikfasern oder feuerfesten Steinen bestehen und die Elemente können in die Wände eingebettet oder an der Außenseite montiert sein. Kastenöfen sind im Allgemeinen leicht zu beladen und können eine Reihe von Probengrößen aufnehmen.

Rohrmuffelöfen, auch Röhrenöfen genannt, nutzen als Arbeitskammer ein zylindrisches Keramik- oder Quarzrohr. Sie bieten eine bessere Atmosphärenkontrolle, da das Rohr mit Gaseinlass- und -auslassanschlüssen abgedichtet werden kann. Sie werden häufig für kleine Proben verwendet, die inerte oder reduzierende Atmosphären erfordern. Allerdings ist das nutzbare Volumen kleiner und die Beladung durch den Rohrdurchmesser begrenzt. Für Metallpulver oder für Prozesse, die eine präzise Gaszusammensetzung erfordern, kann ein Rohrofen bevorzugt werden.

Von unten beschickbare Muffelöfen verfügen über eine Tür oder Plattform, die sich von unten absenkt. Sie eignen sich für große oder schwere Lasten, die nur schwer durch eine Vordertür transportiert werden können. Sie verringern außerdem das Risiko, dass Proben auf heiße Elemente fallen. Sie können jedoch unterschiedliche Temperaturgleichmäßigkeitseigenschaften aufweisen und teurer sein. Die Wahl zwischen Kasten-, Röhrchen- und Bodenbeladungsdesign hängt von der Probengröße, der Atmosphäre und den Durchsatzanforderungen ab.

Materialspezifische Überlegungen zur Pulverwärmebehandlung

Verschiedene Pulvermaterialien reagieren unterschiedlich auf die Hochtemperaturverarbeitung. Keramikpulver wie Aluminiumoxid, Zirkonoxid und Titanoxid werden häufig an der Luft verarbeitet, da sie stabile Oxide bilden. Sintertemperatur, Heizrate und Einweichzeit bestimmen Dichte, Korngröße und Phasenzusammensetzung. Verunreinigungen durch Tiegel oder Isolierungen können die endgültigen Eigenschaften verändern, daher werden üblicherweise Tiegel aus hochreinem Aluminiumoxid oder Zirkonoxid verwendet.

Metallpulver wie Kupfer, Eisen, Nickel und Titan reagieren empfindlich auf Sauerstoff. Kupfer und Eisen können bei erhöhten Temperaturen an der Luft oxidieren und Titan kann Sauerstoff und Stickstoff absorbieren und dadurch spröde werden. Diese Materialien erfordern normalerweise eine reduzierende oder inerte Atmosphäre. Ein Standard-Luft-Muffelofen ist nicht geeignet, es sei denn, der Prozess ist speziell für die Toleranz gegenüber Oxidation ausgelegt oder der Ofen ist für eine Gasspülung ausgestattet. In vielen Fällen ist ein Rohrofen oder ein Vakuumofen die bessere Wahl.

Batteriematerialien, einschließlich Kathodenvorläufer und Anodenmaterialien, erfordern häufig eine präzise Kontrolle von Atmosphäre und Temperatur. Einige Vorläufer zersetzen sich an der Luft und einige Endprodukte sind luftempfindlich. Der Ofen muss in der Lage sein, eine kontrollierte Atmosphäre aufrechtzuerhalten, und der Prozess muss eine Kontamination durch Feuchtigkeit, Sauerstoff oder metallische Elemente vermeiden. Dies ist ein Bereich, in dem ein Muffelofen zur Kalzinierung an der Luft verwendet werden kann, für die Sinterschritte kann jedoch ein anderer Ofentyp erforderlich sein.

Geologische und Umweltproben können vor der Analyse verascht oder in einem Muffelofen geschmolzen werden. Durch die Veraschung werden organische Stoffe entfernt und der Rückstand auf Metalle oder Mineralien analysiert. Der Ofen muss die erforderliche Veraschungstemperatur erreichen können, oft 500 °C bis 800 °C, und gut belüftet sein, um Verbrennungsgase zu entfernen. Kontaminationen durch frühere Proben stellen ein Problem dar, daher sind ein sauberer Ofen und eine ordnungsgemäße Handhabung des Tiegels wichtig.

Häufige Probleme und Fehlerbehebung

Selbst ein gut ausgewählter Muffelofen kann zu inkonsistenten Ergebnissen führen, wenn der Prozess nicht kontrolliert wird. Ein häufiges Problem ist ein Unterschied zwischen der Reglertemperatur und der tatsächlichen Probentemperatur. Dies kann passieren, wenn das Thermoelement weit von der Probe entfernt ist, wenn die Probe eine große thermische Masse hat oder wenn der Ofen nur langsam reagiert. Die Lösung besteht darin, den Ofen mit einem separaten Thermoelement zu validieren und das Profil bei Bedarf anzupassen.

Ein weiteres Problem ist die Kontamination. Wenn ein Pulver unerwartete Phasen oder Verfärbungen aufweist, kann die Ursache der Tiegel, die Ofenisolierung oder Rückstände aus früheren Durchläufen sein. Die Verwendung eines sauberen, speziellen Tiegels und das Befeuern eines leeren Ofens bei hoher Temperatur kann hilfreich sein. In manchen Fällen kann eine Auskleidung oder ein abgedeckter Tiegel erforderlich sein. Wenn die Verschmutzung weiterhin besteht, muss der Ofen möglicherweise gereinigt oder die Isolierung ausgetauscht werden.

Ungleichmäßiges Sintern oder Kalzinieren wird oft durch schlechte Temperaturgleichmäßigkeit oder unsachgemäße Beladung verursacht. Proben, die in der Nähe der Tür oder zu nah an den Elementen platziert werden, werden möglicherweise überbearbeitet, während Proben in der Mitte möglicherweise nicht ausreichend verarbeitet werden. Ein Standardlademuster und ein validierter Arbeitsbereich können diese Variabilität verringern. Wenn der Ofen über mehrere Zonen verfügt, überprüfen Sie, ob die Zonen ausgeglichen sind und ob die Steuerung richtig eingestellt ist.

Ein Elementausfall ist ein normales Wartungsereignis, ein vorzeitiger Ausfall kann jedoch auf ein Problem hinweisen. Der Betrieb des Ofens über seiner Nenntemperatur, der Einsatz in einer korrosiven Atmosphäre oder zu schnelle Zyklen können die Lebensdauer des Elements verkürzen. Die Einhaltung der Betriebsgrenzen des Herstellers und die Gewährleistung einer ordnungsgemäßen Kühlung zwischen den Zyklen können die Lebensdauer des Elements verlängern. Das Vorhalten von Ersatzelementen und Thermoelementen reduziert Ausfallzeiten.

Auswahl-Checkliste für Pulververarbeitungslabore

Die folgende Checkliste kann bei der Organisation der Entscheidung helfen. Es ist kein Ersatz für Tests, stellt aber sicher, dass die wichtigsten technischen Faktoren vor dem Kauf eines Ofens berücksichtigt werden.

Erfordernis	Was zu überprüfen ist
Maximale Prozesstemperatur	Wählen Sie einen Ofen mit einer Dauerleistung über der höchsten Routinetemperatur; Bestätigen Sie den Elementtyp und den Thermoelementtyp.
Atmosphäre	Luft, Inertspülung, reduzierendes Gas oder Vakuum? Überprüfen Sie, ob der Muffelofen für die erforderliche Atmosphäre und Sicherheit ausgelegt ist.
Kammergröße und -form	Nutzvolumen, Türöffnung und Innenabmessungen müssen für die für Pulverproben verwendeten Tiegel oder Tabletts geeignet sein.
Temperaturgleichmäßigkeit	Fragen Sie nach den Daten zum Arbeitsbereich und zur Gleichmäßigkeit. Erwägen Sie Mehrzonen- oder lüfterunterstützte Designs, wenn der Prozess empfindlich ist.
Heiz- und Kühlraten	Für die Kalzinierung und das Sintern wird eine programmierbare Ramp-and-Soak-Steuerung mit einstellbaren Raten bevorzugt.
Kontaminationskontrolle	Für die Pulverchemie sollten Muffelmaterial, Elementisolierung, Isolationstyp und Tiegelkompatibilität bewertet werden.
Kontrolle und Sicherheit	PID-Regelung, Übertemperaturschutz, Türverriegelung und klare Alarme sind wichtig für den unbeaufsichtigten Betrieb.
Wartung und Support	Elementaustausch, Thermoelementkalibrierung, Ersatzteile und technischer Support sollten verfügbar sein.

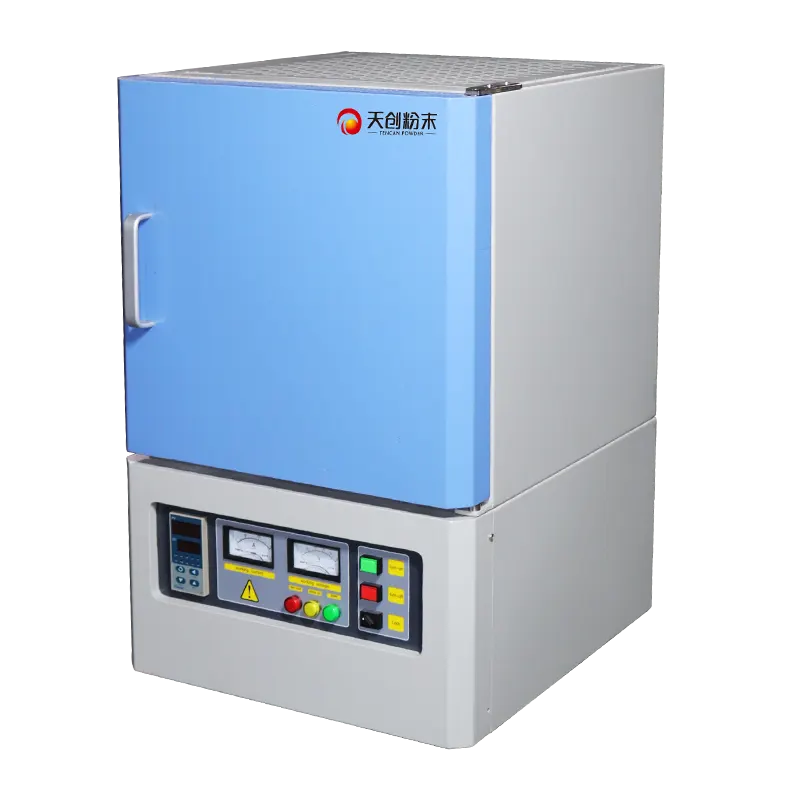

Für ein konkretes Produktbeispiel ist das TENCAN Labor-Muffelofen können anhand dieser Kriterien überprüft werden. Auf der Produktseite finden Sie die aktuellen Konfigurationen und Optionen, die mit den Prozessanforderungen verglichen werden sollten und nicht davon ausgegangen werden sollten, dass sie für jedes Pulver geeignet sind.

FAQ: Muffelofenauswahl für Pulverlabore

Kann ein Muffelofen zum Sintern von Metallpulvern verwendet werden?

Es kann für einige Metallpulver verwendet werden, die Oxidation ist jedoch ein großes Problem. Herkömmliche Muffelöfen arbeiten an Luft und eignen sich daher im Allgemeinen besser für Oxidkeramiken und Materialien, die Sauerstoff vertragen. Wenn das Metallpulver eine reduzierende oder inerte Atmosphäre erfordert, kann ein Ofen mit kontrollierter Atmosphäre oder ein Rohrofen besser geeignet sein. Einige Muffelöfen können mit Inertgas gespült werden, der erreichbare Sauerstoffgehalt hängt jedoch von der Konstruktion ab und sollte mit dem Hersteller abgeklärt werden.

Wie wähle ich zwischen einem Muffelofen und einem Rohrofen?

Ein Muffelofen bietet eine größere Kammer und erleichtert das Beladen von Tiegeln und Tabletts, was für die Chargenverarbeitung von Pulvern nützlich ist. Ein Röhrenofen sorgt für eine bessere Atmosphärenkontrolle und kann bei kleinen Proben eine schnellere Erwärmung und Abkühlung erreichen. Wenn der Prozess eine präzise Gaszusammensetzung oder eine hochreine Inertatmosphäre erfordert, wird häufig ein Rohrofen bevorzugt. Wenn der Prozess an der Luft stattfindet und ein größeres Arbeitsvolumen erforderlich ist, kann ein Muffelofen praktischer sein.

Was verursacht Temperaturunterschiede im Inneren eines Muffelofens?

Temperaturunterschiede können durch die Anordnung der Heizelemente, den Isolationszustand, die Türdichtung, die Platzierung des Thermoelements und das Belastungsmuster verursacht werden. Proben, die in der Nähe von Türen oder Wänden platziert werden, können niedrigeren Temperaturen ausgesetzt sein. Die Verwendung der zentralen Arbeitszone, das Lassen von Platz für die Wärmezirkulation und die Validierung der Kammer mit einem separaten Thermoelement können die Variabilität verringern.

Wie oft sollte ein Muffelofen kalibriert werden?

Das Kalibrierintervall hängt von den Prozessanforderungen, der Ofennutzung und dem Qualitätssystem ab. Hochtemperaturprozesse, häufige Zyklen und kritische Ergebnisse erfordern möglicherweise häufigere Kontrollen. Eine gängige Praxis besteht darin, das Steuerthermoelement regelmäßig durch ein unabhängiges Thermoelement zu überprüfen und es auszutauschen, wenn die Drift die Prozesstoleranz überschreitet. Den Empfehlungen des Herstellers ist Folge zu leisten.

Validierung eines Muffelofens für Ihren Pulverprozess

Sobald ein Muffelofen installiert ist, sollte die Validierung über die Überprüfung hinausgehen, ob er den Sollwert erreicht. Ein nützlicher Validierungsplan umfasst eine Temperaturüberwachung in der leeren Kammer, einen Belastungstest mit einem repräsentativen Pulver und eine Wiederholbarkeitsprüfung. Die Untersuchung der leeren Kammer identifiziert den Arbeitsbereich und deckt kalte Stellen in der Nähe der Tür oder Ecken auf. Ein separates kalibriertes Thermoelement kann an mehreren Positionen platziert werden und der Ofen kann durch ein typisches Ramp-and-Soak-Profil geführt werden.

Der Belastungstest ist für den tatsächlichen Pulverprozess relevanter. Verwenden Sie den gleichen Tiegel, die gleiche Pulvermasse und die gleiche Betttiefe wie bei der Produktions- oder Routinemethode. Platzieren Sie ein Thermoelement in einer Dummy-Probe oder in einem separaten Testtiegel, um die Probentemperatur zu messen. Vergleichen Sie die Probentemperatur mit dem Controller-Wert. In diesem Schritt wird angezeigt, ob der Reglersollwert die Pulvertemperatur oder nur die Kammerlufttemperatur repräsentiert. Wenn der Unterschied erheblich ist, muss das Prozessprofil möglicherweise angepasst werden.

Die Wiederholbarkeit sollte überprüft werden, indem derselbe Zyklus mehrmals ausgeführt und das Produkt analysiert wird. Messen Sie bei einem Sinterprozess die Dichte, die Phasenzusammensetzung oder die Partikelgröße. Messen Sie beim Kalzinieren den Gewichtsverlust, die Kristallinität oder die chemische Zusammensetzung. Wenn die Ergebnisse über den akzeptablen Bereich hinausgehen, untersuchen Sie den Ofen, die Beschickungsmethode und das Rohmaterial. Kleine Änderungen in der Pulverbetttiefe, der Tiegelposition oder dem Schließen der Tür können das Ergebnis beeinflussen.

Es ist außerdem sinnvoll, die Ofeneinstellungen, die Beladungskonfiguration und den Wartungsverlauf zu dokumentieren. Diese Aufzeichnung hilft bei der Behebung zukünftiger Probleme und unterstützt den Methodentransfer in andere Labore. Wenn der Prozess vergrößert oder auf einen anderen Ofen übertragen wird, sollte die Validierung wiederholt werden, da Kammergröße, Elementtyp und Steuerungsverhalten unterschiedlich sein können.

Bei der Pulververarbeitung ist der Muffelofen ein Werkzeug, das das gemahlene Pulver mit den endgültigen Materialeigenschaften verbindet. Eine alleinige Auswahl anhand der Temperatur reicht selten aus. Die Heizelemente, die Isolierung, die Atmosphäre, das Steuerungssystem und die Beladungsmethode tragen alle zum Ergebnis bei. Durch die Definition der Prozessanforderungen und die anschließende Bewertung des Ofens anhand dieser Anforderungen können Labore die Reproduzierbarkeit verbessern, Kontaminationen reduzieren und die Kosten für fehlerhafte Chargen vermeiden. Weitere Einzelheiten zu einem bestimmten Labormodell finden Sie unter TENCAN Muffelofen zum Sintern Die Seite kann als Ausgangspunkt für einen Vergleich verwendet werden.
