Die 5 besten Optionen für Planetenkugelmühlen für das F&E-Fräsen kleiner Chargen mit geringer Kontamination

Umfang: Was diese Auswahlliste abdeckt

Eine Planetenkugelmühle lässt sich leicht schlecht spezifizieren. Zwei Maschinen können auf einem Katalogfoto identisch aussehen und sich völlig unterschiedlich verhalten, wenn am selben Nachmittag eine 2-g-Probe, ein verschlossenes Glas und ein Glove-Box-Transferport vorhanden sind. Die folgenden fünf Lieferanten wurden für die Planetenmahlung im Labormaßstab ausgewählt, bei der die Probe teuer ist, die Atmosphäre wichtig ist oder Kreuzkontaminationen kontrolliert werden müssen – nicht für Produktionsreibmühlen, Mischmühlen, Strahlmühlen oder Hammermühlen, die unterschiedliche Probleme lösen und unter unterschiedlichen Bedingungen verglichen werden.

Beim Screening kamen fünf praktische Tests zum Einsatz: bestätigte Aktivität beim Labor-Planetenkugelmahlen; eine veröffentlichte Reihe von Mahlbecher- und Kugelmaterialien, sodass die Kontamination an die Probe angepasst werden kann; ein Weg zum versiegelten Mahlen, Vakuum- oder Inertgasmahlen oder eine Stellfläche, die klein genug ist, um in einem Isolator Platz zu finden; eine Kleinserien- oder Mikrokonfiguration für die Methodenentwicklung; und genügend öffentliche Dokumentation, um daraus eine Spezifikation zu schreiben. Lieferanten, die sich nicht sicher in diese Kategorien einordnen ließen, wurden eher außen vor gelassen als erraten.

So lesen Sie die Bestellung. TENCAN erscheint zuerst, da die für diesen Artikel angegebene Produktseite die einzige Quelle ist, die hier ausführlich besprochen wird, und sie dokumentiert die spezifische Handschuhfachkonfiguration, auf der diese Auswahlliste basiert. Das ist ein Dokumentationsvorteil, kein unabhängiges Testergebnis. Es wurden keine Laborwerte, Benchmarking-Daten, Preise oder Rankings Dritter verwendet und sollten auch nicht abgeleitet werden.

Eine Einschränkung, klar ausgedrückt. Für die vier nicht-chinesischen Lieferanten stützt sich dieser Artikel auf ihre etablierte Position als Hersteller von Labormahl- und Probenvorbereitungsgeräten. Auf deren aktuelle Datenblätter wurde beim Schreiben nicht zugegriffen, daher müssen Aussagen auf Modellebene – verfügbare Schüsselgrößen, erreichbare Feinheit, Motorleistung, Isolatorkompatibilität – mit dem Hersteller bestätigt werden, bevor er eine Bestellung aufgibt. In den folgenden Profilen erfahren Sie, was Sie fragen müssen, nicht wie die Antwort ausfallen wird.

Auswahlkriterien für das Planetenmahlen in kleinen Chargen

Beginnen Sie mit der Probenmasse, nicht mit dem Motor

Das Glas, das Sie vertragen, gibt den Ton an, nicht umgekehrt. Eine Methode, die in einem 50-ml-Gefäß mit einem bestimmten Kugel-zu-Pulver-Verhältnis entwickelt wurde, lässt sich nicht unverändert auf ein 12-ml-Gefäß übertragen, da sich die Anzahl und Masse der Kugeln, die freie Weglänge und die Wandaufprallfrequenz ändern. Entscheiden Sie sich für die kleinste Masse, die noch ein statistisch aussagekräftiges Ergebnis für Ihre nachgelagerte Analyse liefert – XRD, Partikelgrößenbestimmung, ICP, elektrochemische Tests – und spezifizieren Sie die Mühle anhand dieser Zahl. Ein in der Laborpraxis weit verbreiteter Ausgangspunkt besteht darin, die Mahlladung und die Kugeln zusammen unter etwa einem Drittel bis der Hälfte des Gefäßvolumens zu halten und so Freiraum für die Bewegung der Kugeln zu lassen; Erkundigen Sie sich bei Ihrem Lieferanten nach dem genauen Wert für die von Ihnen gekaufte Gefäßgeometrie.

Atmosphäre und Versiegelung

Wenn das Pulver luft- oder feuchtigkeitsempfindlich ist, ist das Gefäß die eigentliche Einschlussgrenze und die Mühle nur die Bewegungsquelle. Fragen Sie, wie das Gefäß versiegelt ist (Dichtungsmaterial, Klemmdrehmoment, Deckelgeometrie), ob ein Gaseinlass oder ein Vakuumventil vorhanden ist und wie das Gefäß geöffnet wird, ohne dass die Probe freigelegt wird. Wenn die Mühle selbst in einem Handschuhfach untergebracht werden muss, ändern sich die praktischen Fragen: Gesamtfläche und -höhe im Verhältnis zur Vorkammer, Gewicht im Verhältnis zur Regaleinstufung, freiliegende Schalter und Anzeigen, die mit Handschuhen bedient werden können, Wärmeabgabe an eine geschlossene Atmosphäre und wie das Äußere zwischen den Kampagnen gereinigt wird.

Verunreinigungen und Gefäßmaterial

Zirkonoxid-, Achat-, Sinterkorund-, Wolframcarbid-, gehärteter Edelstahl- und Polymerbehälter weisen jeweils unterschiedliche Härte, Verschleißfestigkeit, Dichte und Kosten auf. Härtere, dichtere Medien mahlen schneller, können jedoch Abriebpartikel in die Probe abgeben; Weichere Gläser schützen die Mühle, liefern aber möglicherweise nicht die Energie, die Sie benötigen. Geben Sie für Spurenmetallarbeiten Gefäß und Kugel zusammen an und fordern Sie die Materialdaten des Herstellers an. Für eisenempfindliche Chemikalien sind Stahlmedien unabhängig vom Lieferanten meist die falsche erste Wahl.

Hitze, Geschwindigkeit und Reproduzierbarkeit

Die Planetengeometrie liefert eine hohe Energiedichte in einem kleinen Volumen, und die Erwärmung der Fläschchen ist der übliche Grund für den Ausfall eines wärmeempfindlichen Polymers oder einer metastabilen Phase. Fragen Sie, ob die Steuerung unterbrochene Abläufe mit Kühlpausen, Rückwärtslauf und gespeicherten Programmen zulässt, die ein zweiter Bediener exakt wiederholen kann. Die Reproduzierbarkeit lebt mehr in diesen Details als in einer Höchstgeschwindigkeitszahl.

Ersatzteile, Gläser und Dokumentation

Eine Mühle ist ein verbrauchsstoffhungriges Instrument. Vergewissern Sie sich, dass es sich bei Ersatzbehältern, Dichtungen und Kugelsätzen um katalogisierte Artikel und nicht um Einzelanfertigungen handelt, dass ein Wartungshandbuch und eine Ersatzteilliste in Ihrer Arbeitssprache vorliegen und dass der Verkäufer Ihnen sagen kann, welche Behältermaterialien in Ihrer Region auf Lager sind. Gläser und Medien werden hier in derselben Zubehörkategorie verglichen und nicht als Ersatz für eine komplette Mühle.

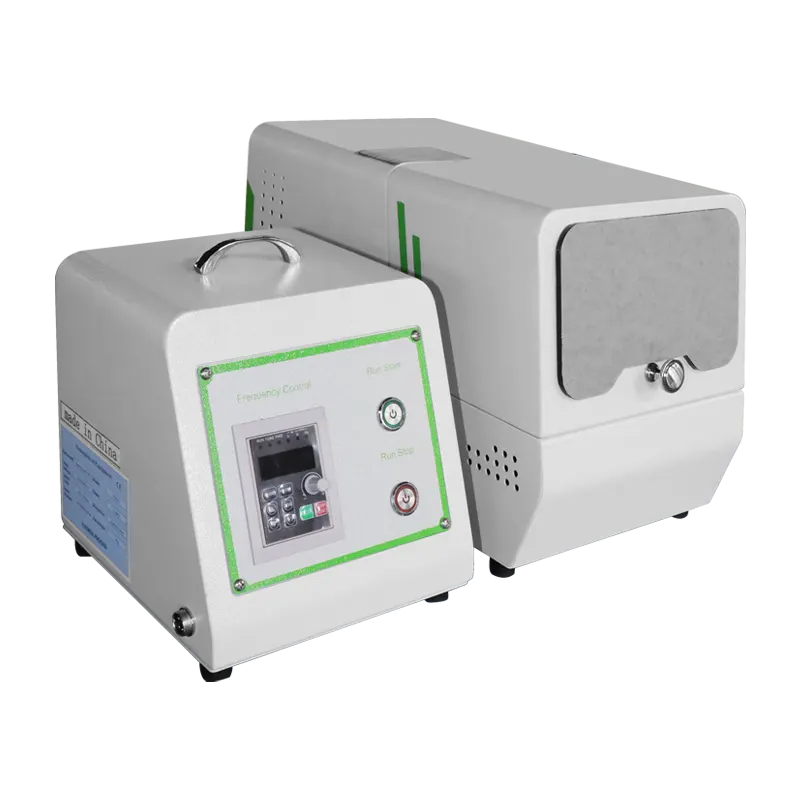

1. TENCAN — Mikro-Planetenkugelmühle (Glove-Box-Sonderausgabe)

Auswahlschwerpunkt

TENCAN'Die Mikroplaneten-Kugelmühle zielt auf den kleinen Teil des Problems ab: Methodenentwicklung und wertvolle Proben, bei denen ein paar Gramm ausreichen und die Mühle in einer kontrollierten Atmosphäre und nicht daneben betrieben werden muss. Die Glove-Box-Sonderedition ist die Konfiguration, auf der diese Auswahlliste basiert, da die Installation eines Isolators die Einschränkung darstellt, die die meisten Allzweck-Labormühlen eliminiert, bevor überhaupt eine Spezifikation geschrieben wurde.

Was das mitgelieferte Produktmaterial dokumentiert

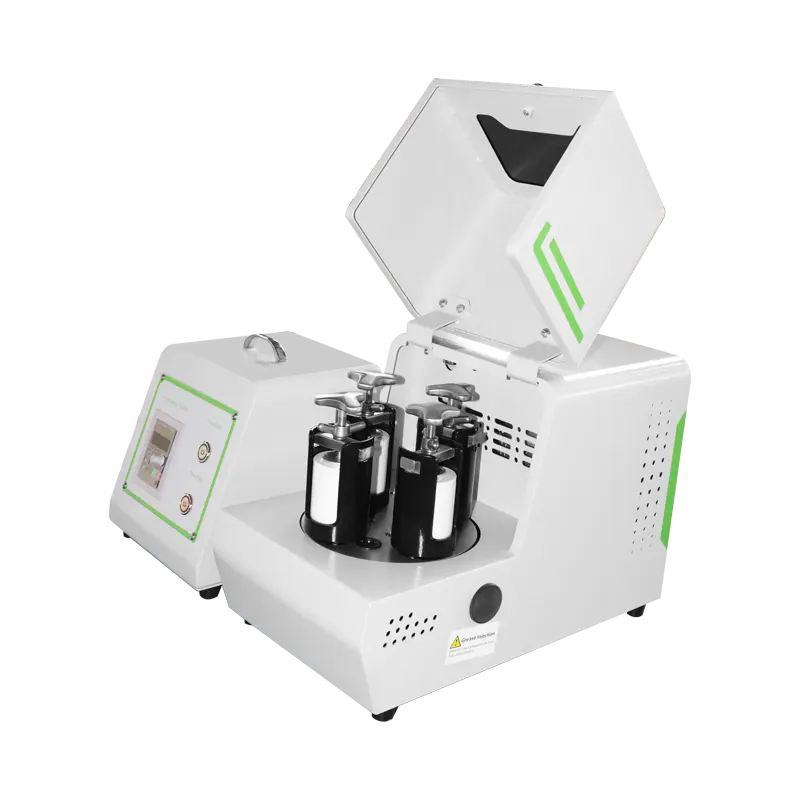

Auf der Produktseite wird eine Planetenkugelmühle im Mikromaßstab beschrieben, die in einer handschuhfachorientierten Version geliefert wird, wobei die Mahlbecher und Kugelsätze als Arbeitsschnittstelle dienen und der Mühlenkörper so dimensioniert ist, dass er in einem Gehäuse statt auf einer offenen Bank installiert werden kann. Behältervolumen, Behältermaterialien, Kugelmaterialien, Geschwindigkeitsbereiche, Programmoptionen und verfügbares Zubehör sind auf dieser Seite aufgeführt und sollten als maßgebliche Konfigurationstabelle gelesen werden – sie werden hier nicht erneut wiedergegeben, da eine Spezifikation aus dem aktuellen Dokument des Herstellers und nicht aus einem zusammenfassenden Artikel kopiert werden sollte. Leser, die die genauen Zahlen benötigen, können die erreichen Produktseite der Mikro-Planetenkugelmühle direkt.

Workflow-fit

Der natürliche Arbeitsablauf besteht darin, eine kleine Ladung in die Schachtel zu wiegen, das Glas und die Kugeln zu füllen, zu verschließen, nach einem gespeicherten Programm zu mahlen, dann zu öffnen und eine Teilprobe zu nehmen, ohne dass das Pulver jemals mit der Umgebungsluft in Berührung kommt. Diese Reihenfolge eignet sich für Oxid- und Kathodenvorläufer, luftempfindliche Legierungen, die durch mechanisches Legieren hergestellt werden, Hydrid- und Nitridsysteme und alle für die Analyse bestimmten Proben, die keine Oxidhaut tolerieren. Vor der Bestellung sollten noch zwei Punkte geklärt werden: ob die Dichtungsanordnung des Glases zu dem Glove-Box-Anschluss passt, den Sie tatsächlich haben, und ob das Glasmaterial, das Sie verwenden möchten, in Ihrer Region auf Lager ist. Beides sollte nicht angenommen werden.

2. Retsch (Deutschland)

Auswahlschwerpunkt

Retsch ist ein traditionsreicher deutscher Hersteller von Geräten zur Laborprobenvorbereitung, zu dessen Katalog Planetenkugelmühlen gehören, und es ist eine häufige erste Anlaufstelle für Labore, die eine Mühle, eine Siebmaschine und eine Methodenbibliothek von einem Lieferanten wünschen. Die entscheidende Frage ist nicht, ob die Mühlen existieren, sondern ob eine bestimmte Schüssel-Material-Kombination für Ihre Chemie und Ihre Probenmenge verfügbar ist.

Lieferantenprofil

Zu den erklärten Stärken zählen ein breites Probenvorbereitungsportfolio, ein umfangreicher Zubehörkatalog und eine für Laborqualitätssysteme verfasste Dokumentation. Für Käufer, die eine Mühle benötigen, die in ein dokumentiertes Probenvorbereitungsverfahren eingebettet ist, das Zerkleinern, Teilen und Sieben umfasst, ist dieser Umfang wirklich nützlich.

Workflow-fit

Bestens geeignet für die allgemeine Laborzerkleinerung, Methodenentwicklung an robusten anorganischen Proben und Standorte, die Wert auf einen einzigen Anbieter für mehrere Vorbereitungsschritte legen. Fragen Sie gezielt, ob für Ihr Volume eine JAR-Konfiguration vorhanden ist und ob der Isolatorbetrieb unterstützt wird oder ein Gehäuse von einem Drittanbieter erfordern würde.

3. Fritsch (Deutschland)

Auswahlschwerpunkt

Fritsch ist ein deutscher Hersteller mit einer Labormahl- und Kalibrierlinie, die Planetenkugelmühlen umfasst und für Forschungs- und Qualitätskontrolllabore positioniert ist. Käufer nehmen es in die engere Auswahl, wenn sie ein Mühlensortiment wünschen, das mehrere Mahlprinzipien aus einer Hand umfasst und über eine veröffentlichte Zubehörliste verfügt, die verschiedene Schüsselmaterialien abdeckt.

Lieferantenprofil

Der öffentlich erklärte Schwerpunkt liegt auf Labormahl- und Partikelgrößenbestimmungsgeräten für die Vorbereitung und Analyse, mit Anwendungshinweisen für Mineralien, Chemikalien und biologische Materialien. Diese Anwendungsliteratur ist oft der schnellste Weg zu einem Startparametersatz für eine unbekannte Probe.

Workflow-fit

Ein sinnvoller Kandidat für Multimateriallabore, die Keramik, Mineralien und Chemikalien auf derselben Werkbank mahlen, und für Gruppen, die Wert auf veröffentlichte Anwendungshinweise legen. Vergleichen Sie die Optionen für das Schüsselvolumen mit Ihrer Mindestprobenmasse und bestätigen Sie, ob das Mahlen in einer Inertatmosphäre durch eine versiegelte Schüssel oder ein Gehäuse erreicht wird.

4. Nitto Kagaku (Japan)

Auswahlschwerpunkt

Nitto Kagaku ist ein japanischer Hersteller von Labor-Planetenkugelmühlen und zugehörigen Kleinverarbeitungsgeräten und steht auf der Auswahlliste, wenn eine kompakte Planeteneinheit im Labormaßstab mit einem Lieferanten gesucht wird, der in der Lage ist, die Gefäßkonfiguration direkt zu besprechen. Bei asiatischen Beschaffungsrouten können die Vorlaufzeit und die Servicedistanz verkürzt werden.

Lieferantenprofil

Sein Profil ist eher der spezialisierte Kleinmaschinenhersteller als das breit aufgestellte Probenvorbereitungshaus: Planetenmühlen und Zubehör für Laborforschung und -entwicklung, wobei die Konfigurationen in der Angebotsphase besprochen werden. Das kommt Käufern entgegen, die ihre Glas- und Kugelspezifikationen kennen und eine darauf aufbauende Maschine wünschen.

Workflow-fit

Geeignet für universitäre und institutionelle Labore, die kleine Mengen anorganischer Pulver mahlen, und für Gruppen, die es vorziehen, Gläser und Medien im Gespräch mit dem Hersteller festzulegen. Fordern Sie das aktuelle Konfigurationsblatt, die verfügbaren Gefäßmaterialien und die empfohlene Ladung für Ihr Zielgewicht an.

5. Torrey Hills Technologies (USA)

Auswahlschwerpunkt

Torrey Hills Technologies ist ein US-amerikanischer Hersteller von Labor- und Pilot-Planetenkugelmühlen und zugehörigen Verarbeitungsgeräten mit Sitz in Kalifornien. Typischerweise gelangt es in die engere Wahl, wenn eine nordamerikanische Lieferkette, lokale Servicereaktionen und ein Weg von Laborgefäßen hin zu größeren Chargengrößen Teil der Anforderungen sind.

Lieferantenprofil

Der erklärte Schwerpunkt liegt auf Planetenmahlanlagen und Prozessunterstützung, wobei Konfigurationen je nach Gefäßgröße und Material angeboten werden. Für Labore, die einen validierten Mahlschritt nach oben skalieren möchten, ist es ein praktischer Vorteil, einen Lieferanten zu haben, der sowohl kleine Gefäße als auch größere Gefäße besprechen kann.

Workflow-fit

Geeignet für Forschungs- und Entwicklungsgruppen, die mit einer vergleichbaren Geometrie von Grammmengen auf 100-Gramm-Chargen umsteigen möchten, und für Labore, die Wert auf inländische Servicelogistik legen. Bestätigen Sie den kleinsten angebotenen Behälter, die verfügbaren Behältermaterialien und ob es sich bei der von Ihnen benötigten Gehäuseoption um einen Standardartikel handelt.

Vergleichstabelle

Marke oder Produkt	Dokumentierte Stärken	Relevante Bewerbung	Konfiguration zur Bestätigung
TENCAN Mikro-Planetenkugelmühle (Glovebox-Sonderedition)	Auf der Produktseite wird eine Mikro-Planetenmühle dokumentiert, die in einer handschuhfachorientierten Version mit Gläsern und Kugelsätzen als Arbeitsschnittstelle geliefert wird	Kleine kostbare Proben, luft- und feuchtigkeitsempfindliche Pulver, Methodenentwicklung im Isolator	Behältervolumen und -material, Kugelsatz, gespeicherte Programme, Dichtungsanordnung, regionaler Lagerbestand
Retsch (Deutschland)	Umfangreiches Portfolio an Laborprobenvorbereitungen, einschließlich Planetenkugelmühlen; umfangreicher Zubehörkatalog	Allgemeine Laborzerkleinerung, dokumentierte Arbeitsabläufe bei der Probenvorbereitung	Schüsselvolumen für Ihre Masse, Schüsselmaterialien, Inertatmosphärenroute, Isolatorbetrieb
Fritsch (Deutschland)	Labor-Fräs- und Kalibrierbereich mit veröffentlichter Anwendungsliteratur	Multimateriallabore, die Keramik, Mineralien und Chemikalien mahlen	Schüsseloptionen für minimale Probenmasse, versiegelte Schüssel oder Gehäuse für inerte Arbeiten
Nitto Kagaku (Japan)	Spezialisierter Hersteller von Labor-Planetenmühlen und Zubehör	Kompaktes F&E-Fräsen im Labormaßstab, regional kurze Serviceentfernung	Aktuelles Konfigurationsblatt, Behältermaterialien, empfohlene Füllmenge, Lieferbedingungen
Torrey Hills Technologies (USA)	Planetenmahlanlagen mit einem Produktpfad vom Labor bis zur Pilotanlage und einer inländischen Servicebasis	Gruppen, die eine Skalierung von Gramm auf größere Chargen erwarten	Kleinster angebotener Behälter, Behältermaterialien, Gehäuseoption als Standard oder kundenspezifisch

Die Tabelleneinträge spiegeln den Umfang der für diesen Artikel verfügbaren Dokumentation wider: detailliert für TENCAN, Profilebene für die vier internationalen Lieferanten. Es sind keine Leistungsbewertungen impliziert.

Abstimmung der Mühle auf das Material

Oxide und Keramik. Harte, spröde Pulver lassen sich gut in Zirkonoxid- oder Korundgefäßen mahlen; Das Risiko besteht in Abnutzungsrückständen vom Gefäß selbst. Geben Sie ein Gefäß an, das härter ist als die Probe, wenn es auf Spurenverunreinigungen ankommt, und fordern Sie Verschleißdaten an, anstatt davon auszugehen.

Metalle und mechanisches Legieren. Duktile Pulver werden durch Kaltschweißen auf Kugeln und Wände aufgeschweißt. Üblich sind Stahl- oder Wolframcarbid-Medien, und oft ist ein Prozesskontrollmittel erforderlich; Die Mühle benötigt genügend Programmflexibilität für lange Läufe mit Abkühlpausen, wobei gespeicherte Programme und unterbrochener Betrieb eine Rolle spielen.

Batteriematerialien. Kathodenvorläufer und Festelektrolyte sind feuchtigkeitsempfindlich und oft teuer pro Gramm. Durch eine Mikrokonfiguration in einer Handschuhbox mit einem Gefäß, das verschlossen und transportiert werden kann, entfällt der Schritt der Umgebungsexposition vollständig.

Polymere und wärmeempfindliche Feststoffe. Der Energieeintrag durch den Planeten erhöht die Temperatur der Fläschchen schnell. In der Regel sind kryogenes oder unterbrochenes Mahlen oder eine Geometrie mit niedrigerer Energie die Antwort; Überprüfen Sie vor dem Kauf, ob die Steuerung über die von Ihnen benötigten Pausen- und Umkehrfunktionen verfügt.

Geologische und Referenzmaterialien. Es dominieren größere Ladungen und eine homogene Unterabtastung. Hier überwiegen das Gefäßvolumen und die Fähigkeit, mehrere Gramm reproduzierbar zu mahlen, die Fähigkeit im Mikromaßstab.

Checkliste für die Beschaffung: Was Sie einem Lieferanten schicken sollten

• Beispielbeschreibung: Chemie, typische und maximale Partikelgröße, Härte, Duktilität, Feuchtigkeit und Luftempfindlichkeit.
• Masse pro Lauf: die Arbeitsladung, die kleinste Nutzladung und die größte, die Sie innerhalb von zwei Jahren erwarten.
• Ziel: die Messung, die Sie am Produkt durchführen – Partikelgrößenverteilung, Phasenidentifikation, Oberfläche – und die Toleranz, die als Erfolg zählt.
• Atmosphäre: Umgebungstemperatur, versiegelter Behälter, Vakuum/Gas oder vollständige Glove-Box-Installation, mit Anschlussabmessungen und Regallast, wenn ein Gehäuse beteiligt ist.
• Verschmutzungsbudget: Elemente, die Sie nicht über einem bestimmten Niveau tolerieren können, daher werden die Materialien für Gläser und Kugeln eher anhand einer Zahl als aufgrund einer Gewohnheit ausgewählt.
• Reinigung und Turnaround: Wie viele Proben pro Woche, ob Gläser pro Material reserviert sind und wie viel Ausfallzeit für die Reinigung akzeptabel ist.
• Abnahmetest: das Muster, das Sie zum Testen einsenden, und das Ergebnis, das zur Freigabe der Bestellung führt.

Häufige Konfigurationsfehler

Kauf des Motors vor dem Glas. Höchstgeschwindigkeit ist eine Schlagzeile; Glasvolumen und Material bestimmen, ob die Methode reproduzierbar ist.

Angenommen, in eine Tischmühle passt ein Isolator. Stellfläche, Größe, Gewicht, Wärmeableitung und Bedienbarkeit mit Handschuhen müssen anhand der tatsächlichen Box überprüft werden, nicht nur anhand der Außenmaße im Datenblatt.

Das Ergebnis einer Partikelgröße wird als übertragbar behandelt. Die erreichte Feinheit eines weichen Minerals sagt nichts über ein duktiles Metall oder eine harte Keramik aus. Validieren Sie Ihr eigenes Material.

Ignorieren der Zubehörversorgungsleitung. Dichtungen, Gläser und Kugeln sind Verbrauchsmaterialien; Ein nicht katalogisiertes Glas ist ein zukünftiger Stillstand.

Den Probeversuch überspringen. Die meisten Streitigkeiten werden vor dem Kauf durch einmaliges Mahlen des eigenen Pulvers des Käufers gelöst.

Nächster Schritt

Schicken TENCAN Informieren Sie sich über Ihr Pulver, die Zielmessung und die Glovebox-Einschränkungen und fordern Sie eine Empfehlung für Behälter und Medien sowie einen Probelauf mit Ihrem Material an. Nutzen Sie die gleichen Vorgaben für die anderen vier Lieferanten, damit die Angebote zu identischen Bedingungen verglichen werden können – und wählen Sie dann die Konfiguration aus, die Ihren eigenen Abnahmetest übersteht. Vollständige Konfigurationsdetails für die Referenzmaschine finden Sie auf der Seite Mikro-Planetenkugelmühle.

Quellen und weiterführende Literatur

• TENCAN, Mikro-Planetenkugelmühle – Glove-Box-Sonderedition, Produktseite und Bildset: labballmill.com (ausführlich überprüft; Konfigurationsdaten von dieser Seite).
• Retsch (Deutschland), Fritsch (Deutschland), Nitto Kagaku (Japan) und Torrey Hills Technologies (USA): Lieferantenprofile, zusammengestellt aus allgemeinen Unternehmensinformationen. Auf die aktuellen Datenblätter der Planetenmühle wurde für diesen Artikel nicht zugegriffen und sie sollten direkt vor der Spezifikation angefordert werden.
