Как выбрать двухпланетарную шаровую мельницу: 5 распространенных ошибок, которых следует избегать

A Двойная планетарная шаровая мельница предназначен для лабораторий, которым требуется высокоэнергетическое измельчение, приготовление мелкого порошка, смешивание материалов, механическая активация и мелкосерийные исследования. По сравнению с обычной планетарной шаровой мельницей, ее более сложное планетарное движение может создавать более сильные силы удара, сдвига и трения.

Однако более высокая энергия измельчения не означает автоматически, что машина подходит для любого материала. Выбор модели только по внешнему виду, максимальной скорости, объему стакана или цене может привести к перегреву, нестабильному размеру частиц, загрязнению, неэффективному измельчению или ненужным инвестициям.

В этом руководстве объясняется, как работает двухпланетарная шаровая мельница, наиболее распространенные ошибки, которые допускают покупатели, а также ключевая информация, которую следует подтвердить перед выбором модели SXQM.

Что такое двойная планетарная шаровая мельница?

В обычной планетарной шаровой мельнице обычно используется планетарный диск для привода нескольких размольных стаканов. Каждая банка вращается вокруг своей оси, одновременно вращаясь вокруг центральной оси машины. Это сложное движение приводит к столкновению мелющих шаров с порошком и стенками стакана.

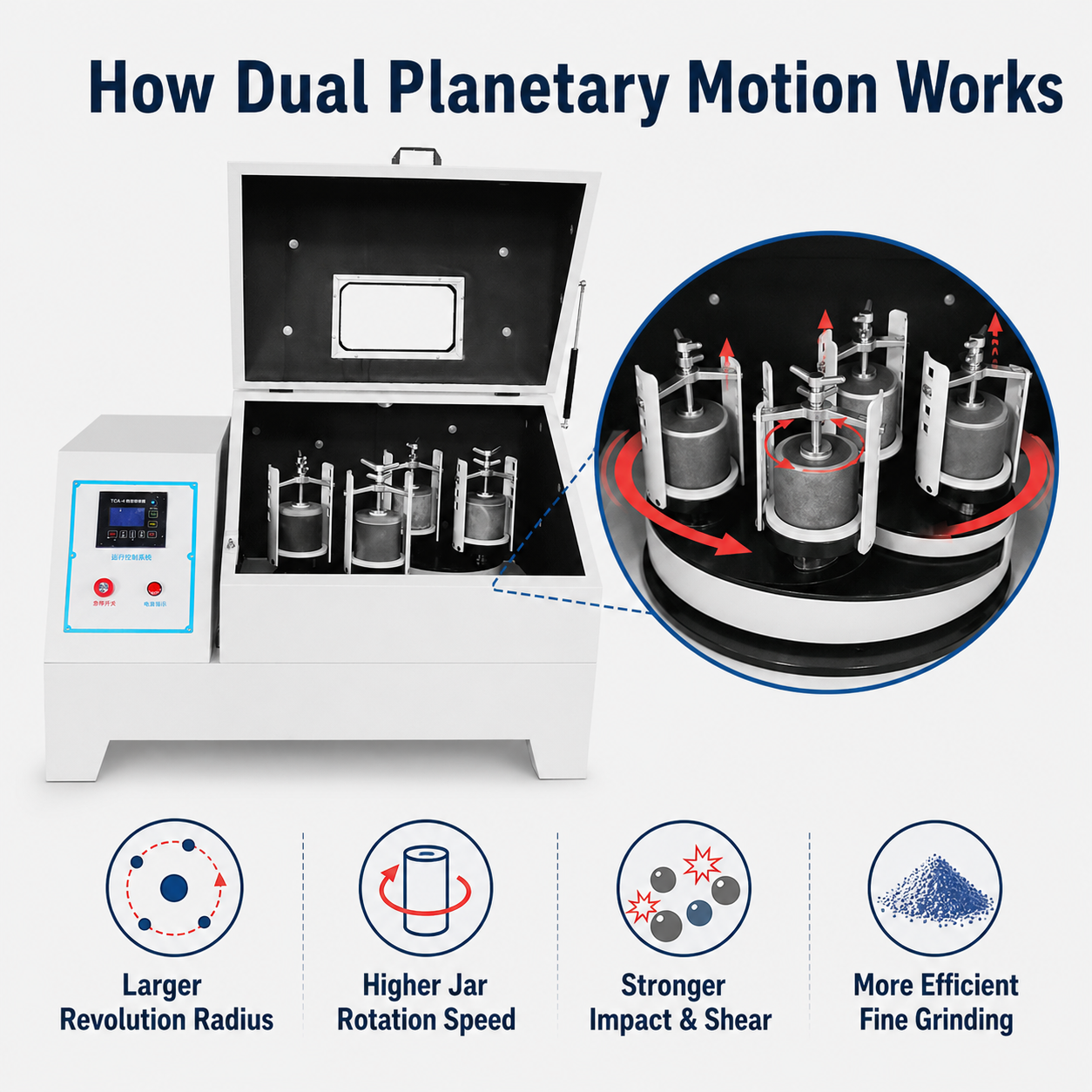

Двойная планетарная шаровая мельница добавляет еще один уровень планетарного движения. В конструкции SXQM большой планетарный диск приводит в движение меньший планетарный диск, в то время как размольные стаканы продолжают вращаться внутри этой системы.

Такая конструкция увеличивает радиус перемещения и интенсивность движения размольных стаканов. Таким образом, мелющие шары получают большее ускорение и создают более сильные силы удара, трения, качения и сдвига.

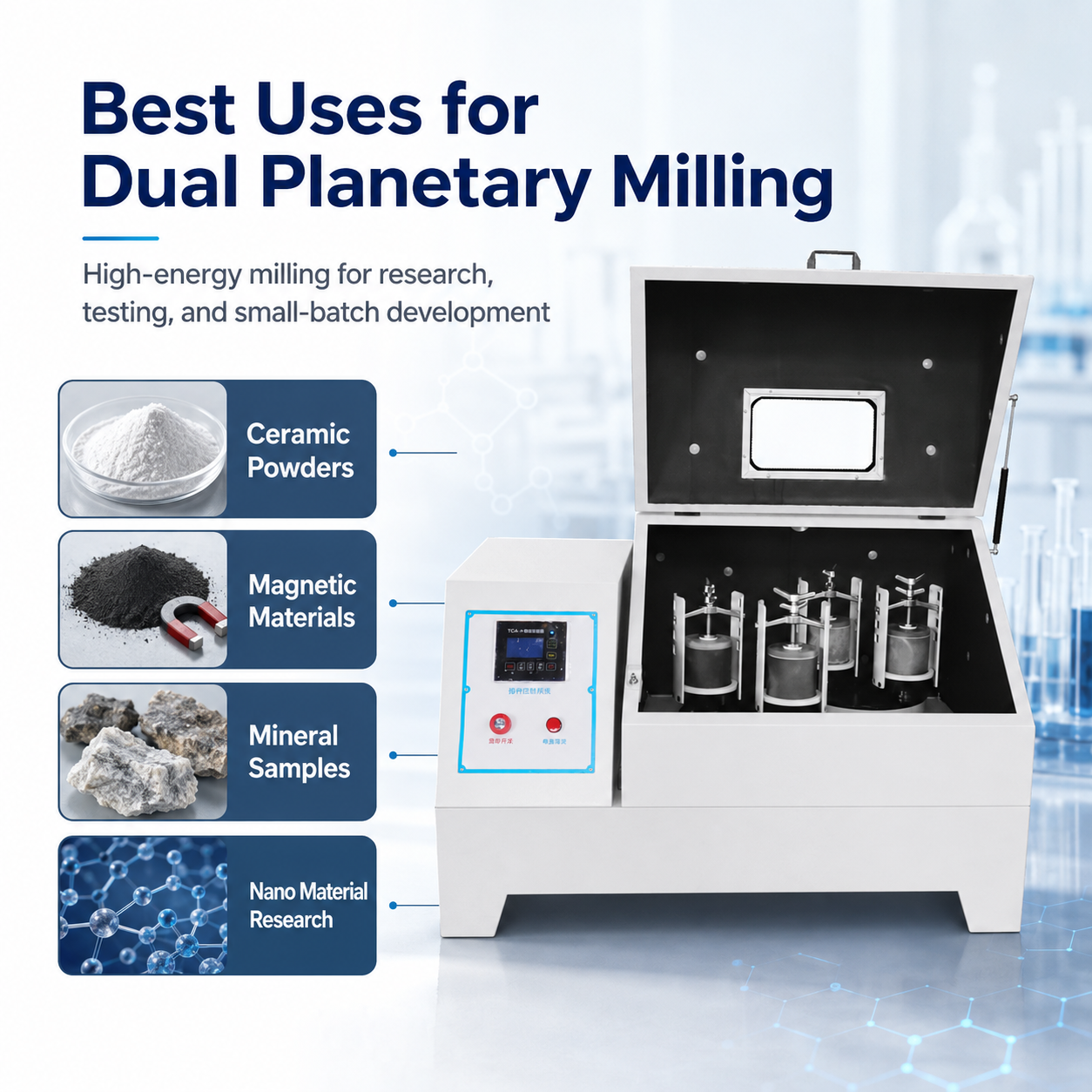

Двойная планетарная структура может быть полезна для:

• Приготовление мелкого и ультратонкого порошка
• Шлифование твердых или хрупких материалов
• Механическая активация
• Смешивание и гомогенизация порошков
• Исследование аккумуляторов и электронных материалов
• Подготовка керамических и магнитных материалов
• Мелкосерийная разработка передовых материалов
• Области применения, требующие относительно высокой энергии измельчения

Ошибка 1: полагать, что это то же самое, что и обычная планетарная шаровая мельница

Одна из наиболее распространенных ошибок – рассматривать двойную планетарную шаровую мельницу как просто еще одну версию стандартной планетарной мельницы.

Хотя обе машины используют планетарное движение, интенсивность шлифования различна. Двойной планетарный механизм увеличивает сложность движения и центробежную силу, прикладываемую к мелющим телам. Это может повысить эффективность обработки твердых, хрупких или трудно измельчаемых порошков.

Однако более сильная энергия измельчения не всегда необходима.

Для рутинного смешивания порошков, простой гомогенизации или материалов, которые уже легко разрушаются, стандартная планетарная шаровая мельница может обеспечить достаточную производительность. Использование чрезмерной энергии для этих материалов может увеличить эксплуатационные расходы без существенного улучшения.

Высокоэнергетическое измельчение также может создать проблемы для мягких, эластичных, липких или термочувствительных образцов, в том числе:

• Быстрое повышение температуры
• Агломерация порошка
• Материал прилипает к стенке банки
• Изменения в морфологии частиц
• Ускоренный износ размольных стаканов и шаров.
• Нежелательные физические или химические изменения

Прежде чем выбрать двойную планетарную модель, сначала определите, действительно ли образец требует более высокой энергии удара и сдвига.

Ошибка 2: Выбор станка только по объему помола стакана

Номинальную емкость размольного стакана часто неправильно понимают. Размольный стакан емкостью 1000 мл обычно не может быть заполнен 1000 мл порошка, поскольку необходимо предусмотреть достаточно места для мелющих шаров и движения материала.

Эффективный рабочий объем зависит от:

• Емкость размольного стакана
• Количество мелющих шаров
• Комбинация диаметров шариков
• Плотность порошка
• Сухой или мокрый метод измельчения.
• Требуемое пространство для передвижения
• Характеристики потока материала

Если чаша перегружена, мелющие шары не могут свободно двигаться. Вместо эффективного удара и качения шарики и порошок могут вращаться вместе как одна масса. Это снижает эффективность измельчения и может привести к неравномерному конечному размеру частиц.

Чрезмерная нагрузка также может увеличить нагрузку на двигатель, давление в ясе, износ уплотнений и возможность утечки материала.

Серия SXQM может быть оснащена размольными стаканами размером примерно от от 50 мл до 1500 мл , в зависимости от выбранной модели и типа кувшина. Банки меньшего размера подходят для сравнения рецептур, отбора ценных образцов и исследований на ранних стадиях, тогда как банки большего размера подходят для обработки больших лабораторных количеств.

Конфигурация с четырьмя банками также может быть полезна для сравнительных экспериментов, поскольку в одинаковых условиях эксплуатации можно обрабатывать несколько образцов.

Практический справочник по выбору банок

Размер банки	Типичное использование	Рассмотрение выбора
50–100 мл	Небольшие образцы и предварительное тестирование	Подходит для дорогих материалов и проверки рецептур.
250 мл	Рутинное лабораторное измельчение	Балансирует количество проб и гибкость параметров
500 мл	Средние лабораторные партии	Требует тщательной балансировки машины и кувшина.
1000–1500 мл	Крупные исследования или подготовка небольших партий	Подтвердите общую нагрузку, мощность двигателя и эффективный рабочий объем.

Ошибка 3: сравнивать машины только по максимальной скорости

Максимальная скорость вращения – важный параметр, но он не определяет самостоятельно результат шлифования.

В двойной планетарной шаровой мельнице на энергию измельчения влияют несколько факторов, действующих совместно.:

• Скорость вращения планетарного диска
• Скорость самовращения размольного стакана
• Радиус вращения
• Диаметр размольного стакана
• Материал и плотность мелющих шаров
• Диаметр мелющего шара
• Соотношение шариков и порошка
• Твердость образца и размер исходного материала
• Время шлифования
• Сухие или влажные условия эксплуатации

Серия SXQM обеспечивает регулирование скорости с переменной частотой. В зависимости от модели указанный диапазон скоростей вращения составляет примерно 70–560 об/мин , в то время как скорость самовращения размольного стакана может достигать примерно 140–1120 об/мин .

Сразу использовать максимальную скорость не рекомендуется для каждого образца. Более высокая скорость может увеличить энергию удара, но она также может увеличить:

• Температура порошка
• Одежда из банки и мяча
• Риск загрязнения
• Нагрузка на двигатель и подшипник
• Агломерация материала
• Изменения в чувствительных свойствах проб

Лучшим методом является проведение поэтапного тестирования процесса. Например, один и тот же образец можно протестировать при разных скоростях и времени измельчения, например 30 минут, 60 минут и 120 минут.

После каждого этапа проверяйте размер частиц, температуру порошка, состояние агломерации, износ стакана и морфологию материала. Это позволяет оптимизировать процесс, не подвергая образец или оборудование ненужной нагрузке.

Ошибка 4: игнорирование материалов размольного стакана и шаров

Машина обеспечивает движение и энергию, но размольный стакан и шары непосредственно контактируют с порошком. Поэтому их материалы влияют на эффективность измельчения, износ, химическую совместимость и чистоту проб.

Самый твердый или самый дорогой размольный стакан не всегда является лучшим выбором. Правильный материал должен соответствовать образцу и приемлемому уровню загрязнения.

Материал банки	Основные характеристики	Типичные соображения
Нержавеющая сталь	Прочный, долговечный и подходит для ударного шлифования.	Может привести к загрязнению железом, хромом или никелем.
Цирконий	Высокая твердость, высокая плотность и хорошая износостойкость.	Подходит для керамики, аккумуляторных материалов и порошков высокой чистоты.
Агат	Хорошая химическая стабильность и относительно низкий уровень загрязнения.	Обычно используется для подготовки минералов и аналитических проб.
глинозем или корунд	Твердый и износостойкий	Подходит, когда допустимо загрязнение оксидом алюминия.
Карбид вольфрама	Очень высокая твердость и плотность	Подходит для твердых и абразивных образцов; необходимо учитывать загрязнение
Нейлон, ПТФЭ или полиуретан	Уменьшенный контакт с металлом и хорошая химическая стойкость.	Подходит для более мягких материалов или чувствительных к загрязнению применений.

Мелющие шары обычно должны быть совместимы с материалом стакана. Использование очень твердых шариков в более мягком стакане может ускорить износ стакана, в то время как шарики с низкой плотностью могут не обеспечить достаточную энергию удара для твердых материалов.

Большие шары обычно более эффективны для первоначального измельчения и более крупных частиц корма. Маленькие шарики обеспечивают больше точек контакта и полезны для тонкого измельчения. Комбинация шаров разных размеров часто может улучшить общий процесс измельчения.

Ошибка 5: Пренебрежение требованиями к температуре, окислению и атмосфере

Высокоэнергетическое измельчение генерирует тепло в результате повторяющихся ударов и трения. Это особенно важно при переработке аккумуляторных материалов, полимеров, органических соединений, фармацевтических ингредиентов, легкоплавких материалов или других термочувствительных образцов.

Чрезмерная температура может привести к:

• Размягчение или плавление материала
• Агломерация порошка
• Окисление
• Потеря летучих компонентов
• Изменения кристаллической структуры
• Разложение чувствительных материалов

Температуру можно регулировать путем снижения скорости, сокращения каждого рабочего цикла, добавления запрограммированных пауз, использования мокрого шлифования или выбора конфигурации охлаждения, когда это необходимо.

Материалы, чувствительные к воздуху, влаге или окислению, могут потребовать использования вакуумных стаканов для измельчения или защиты инертным газом. Серию SXQM можно комбинировать с вакуумными банками разной производительности, в зависимости от выбранной модели.

Прежде чем выбрать вакуумную банку, подтвердите:

• Требуемая емкость баночки
• Метод уплотнения
• Материал баночки
• Целевой вакуум или защитная атмосфера
• Требуется ли заправка газом
• Совместимость с выбранной моделью SXQM

Как выбрать двойную планетарную шаровую мельницу SXQM

Процесс выбора с меньшим риском должен начинаться с материала и цели шлифования, а не с характеристик машины.

Прежде чем запросить предложение, определите следующую информацию:

Точка выбора	Информация для подтверждения
Цель шлифования	Смешивание, тонкое измельчение, сверхтонкое измельчение, механическая активация или приготовление нанопорошков.
Характеристики материала	Твердый, хрупкий, мягкий, волокнистый, липкий, абразивный, реактивный или термочувствительный.
Начальный размер подачи	Подтвердите, требуется ли предварительное дробление
Целевой размер частиц	Определите необходимый микронный или нанодиапазон
Количество образцов	Выберите подходящий размер банки примерно от 50 мл до 1500 мл.
Метод шлифования	Сухое измельчение, мокрое измельчение, вакуумное измельчение или измельчение в инертной атмосфере.
Предел загрязнения	Выберите совместимые материалы размольного стакана и шаров.
Чувствительность к температуре	Определите, требуются ли циклы пауз или охлаждение.
Повторяемость процесса	Подтвердите управление скоростью, временем и программированием вперед-назад.
Ежедневная нагрузка	Подтвердите количество партий и ожидаемую продолжительность работы.

Доступные модели SXQM

Серия SXQM включает несколько моделей для различных лабораторных мощностей и исследовательских требований.:

• SXQM-0.4
• SXQM-1
• SXQM-2
• SXQM-4
• SXQM-6

Различные модели поддерживают разные диапазоны емкости размольного стакана и вакуумного стакана. Окончательную модель следует выбирать в соответствии с фактическим количеством пробы, материалом стакана, общей загрузкой, требуемой энергией измельчения и условиями эксплуатации.

Кому следует выбрать двойную планетарную шаровую мельницу?

Двойная планетарная шаровая мельница может подойти, когда:

• Материал твердый, хрупкий или его трудно измельчить.
• Требуется более высокая энергия измельчения.
• Приготовление тонкого или сверхтонкого порошка является основной целью.
• Требуется механическая активация или легирование.
• Несколько образцов должны быть обработаны в сопоставимых условиях.
• Может потребоваться шлифование в вакууме или в инертной атмосфере.
• Лаборатории необходим программируемый контроль скорости и времени.
• Ведется мелкосерийная разработка перспективных материалов.

Обычная планетарная, валковая, перемешивающая или вибрационная шаровая мельница может быть более подходящей, когда задача включает в себя только бережное смешивание, обработку с низким энергопотреблением, очень мягкие материалы или порошки с высокой термочувствительностью.

Важные рекомендации по эксплуатации

• Установите размольные стаканы симметрично и соблюдайте баланс между противоположными станциями.
• Перед работой убедитесь, что все зажимы банок полностью затянуты.
• Не заполняйте размольный стакан до номинальной вместимости.
• Оставьте достаточно места для мелющих шаров и движения порошка.
• Начните с умеренной скорости, а не сразу используйте максимальную настройку.
• Используйте запрограммированные паузы для термочувствительных материалов.
• Проверьте состояние порошка на разных стадиях измельчения.
• Остановите машину, если возникнет необычный шум или вибрация.
• Регулярно проверяйте стаканы, шарики, уплотнительные кольца и зажимные компоненты.
• Используйте специальные банки, когда необходимо строго контролировать перекрестное загрязнение.

Заключение

A Двойная планетарная шаровая мельница обеспечивает более высокую энергию измельчения, чем обычная планетарная мельница, из-за более сложного планетарного движения. Это делает его пригодным для тонкого измельчения, механической активации, исследования нанопорошков и мелкосерийной обработки современных материалов.

Однако лучший результат не достигается путем простого выбора самой высокой скорости, самого большого кувшина или самой мощной модели. Успешное измельчение зависит от соответствия машины, материала стакана, мелющих шаров, количества пробы, скорости, времени, температуры и атмосферных условий.

Определив характеристики материала и цель измельчения перед покупкой, лаборатории могут сократить количество проб и ошибок, контролировать загрязнение, улучшить консистенцию порошка и выбрать конфигурацию SXQM, обеспечивающую надежную долгосрочную работу.

Часто задаваемые вопросы

1. Что такое двухпланетарная шаровая мельница?

Двойная планетарная шаровая мельница — это высокоэнергетическая шлифовальная машина, в которой используется большой планетарный диск и меньший планетарный механизм для создания более сложного движения стакана. Это увеличивает ударные силы, силы трения и сдвига, приложенные к образцу.

2. Чем она отличается от стандартной планетарной шаровой мельницы?

Стандартная планетарная шаровая мельница использует вращение основного диска и самовращение размольных стаканов. Двойная планетарная мельница добавляет еще одно планетарное движение, создавая больший радиус движения и более сильную энергию измельчения.

3. Какие размеры размольных стаканов доступны?

В зависимости от модели SXQM и конфигурации стакана технические характеристики размольного стакана примерно варьируются от от 50 мл до 1500 мл доступны.

4. Сколько размольных стаканов можно установить?

Двойная планетарная шаровая мельница SXQM использует конфигурацию с четырьмя стаканами, что позволяет обрабатывать несколько образцов в одинаковых рабочих условиях.

5. Какие модели SXQM доступны?

Доступные модели включают в себя SXQM-0.4, SXQM-1, SXQM-2, SXQM-4 и SXQM-6 .

6. Какой диапазон скоростей обеспечивает серия SXQM?

В зависимости от модели указанный диапазон скоростей вращения составляет примерно 70–560 об/мин , в то время как скорость самовращения размольного стакана может достигать примерно 140–1120 об/мин .

7. Может ли машина использовать вакуумные шлифовальные стаканы?

Да. Различные модели SXQM могут быть оснащены вакуумными размольными стаканами разной мощности. Размер и материал банки должны быть подтверждены в соответствии с выбранной машиной и требованиями к образцу.

8. Может ли двойная планетарная шаровая мельница производить нанопорошок?

Его высокоэнергетическое движение может помочь некоторым материалам достичь очень мелких или наноразмерных частиц. Однако фактический результат зависит от свойств материала, размера исходного сырья, материалов стакана и шаров, скорости, времени, температуры и условий мокрого или сухого измельчения.

9. Всегда ли максимальная скорость является лучшим вариантом?

Нет. Максимальная скорость может увеличить энергию измельчения, но также может увеличить нагрев, износ, загрязнение и агломерацию. Рабочие параметры следует оптимизировать посредством контролируемых испытаний.

10. Какие материалы можно обрабатывать?

Типичные области применения включают керамику, электронные материалы, аккумуляторные материалы, магнитные материалы, минералы, металлы, химикаты, катализаторы, строительные материалы, образцы окружающей среды и другие исследовательские порошки.
