ステンレスロールミルジャー：選択のヒント

研究室でローラーボールミル用の耐久性のある粉砕チャンバーが必要な場合、ステンレス鋼のロールミルジャーが選択されることがよくありますが、材質の選択は決定の一部にすぎません。ジャーは、サンプルと粉砕媒体がどのように移動するか、ミルをどの程度容易に密閉できるか、回収中にどれだけの材料が失われるか、およびプロセスがどの程度の汚染リスクを伴うかを決定します。公称容積が同じ 2 つのジャーの内部形状、壁の厚さ、蓋のデザイン、または表面の状態が異なる場合、異なる粒度分布が生成される可能性があります。

そのため、jar の選択はカタログ ページではなく、サンプルとターゲットの結果から始める必要があります。乾燥した脆い鉱物には適したジャーでも、酸性のスラリーや微量金属に敏感な粉末には適さない場合があります。ステンレス鋼には、機械的および取り扱い上の有益な利点がありますが、自動的に不活性になるわけではありません。これらの利点がどこで重要で、どこで重要でないかを理解することが、製品を選択するための実際的な基礎となります。 ステンレス鋼ロールミルジャー.

研究室の粉砕におけるロールミルジャーの役​​割

ローラーボールミルは、密閉されたジャーを動力付きローラーで回転させます。ジャーが回転すると、粉砕媒体が内壁に沿って上昇し、その後落下または転がりながらサンプルベッドに戻ります。結果として生じる衝撃、摩耗、せん断の組み合わせにより、粒子サイズが小さくなり、電荷が混合されます。したがって、jar は受動的コンテナではありません。その直径、内部形状、壁厚、および表面仕上げは、メディアの動き、エネルギー伝達、サンプルのホールドアップ、および目標の粉砕に達するまでに必要な時間に影響を与えます。

乾式粉砕では、粉末は緻密なケーキに詰め込まれるのではなく、媒体の周りを移動できなければなりません。湿式粉砕では、液体が固体を運び、装入物の粘度を変化させ、適切に取り付けられていない蓋から漏れる可能性があります。どちらのモードでも、瓶の本体と蓋に要求がかかります。ステンレス鋼のジャーは不透明なので、オペレーターは壁越しにメディア ベッドを観察できません。プロセス制御は、検証された実行パラメータ、サンプルチェック、および工場が情報を提供する音、モーター負荷、および温度への細心の注意から得られる必要があります。

ジャーの形状は、メディアの電荷の動作に直接影響します。狭くて高い瓶と広くて浅い瓶は、同じような体積を保持できますが、エネルギーの分配方法が異なります。内側の角、蓋のフィット感、および内部の持ち上げ機能によって、タンブリング パターンが変化する可能性があります。瓶の実際の寸法や機能は、写真から推測するのではなく、製品データから確認する必要があります。プロセスをあるジャーから別のジャーに移す場合、同じエネルギープロファイルを再現するためにメディアのサイズと回転速度を調整する必要がある場合があります。

メディアの動きは、jar 内の空きスペースの量にも影響されます。瓶が蓋に近すぎると、培地が上昇して効果的にカスケードすることができません。サンプルのロードが少なすぎると、媒体の多くが粉末ではなく他の媒体と接触する可能性があります。実際の実験室での試験では、使用量を繰り返すことができるように、ジャーの体積、媒体の質量、サンプルの質量、および液体の質量を記録する必要があります。この記録は、かさ密度とメディアのサイズによって説明の意味が変わるため、瓶が半分入っているなどの口頭での説明よりも役立ちます。

サンプルの回収は粉砕と同じくらい重要です。細かい粉末が蓋に付着したり、ガスケットの後ろに集まったり、メディア粒子の間に残ったりすることがあります。シンプルでアクセスしやすい内部を備えた瓶は、空にするのも掃除するのも簡単です。ステンレススチールは拭いて洗い流すことができますが、蓋と留め具には注意が必要です。特に小規模なバッチを多数実行する研究室では、ジャーのオプションを比較するときに、回収と洗浄に費やす時間を含める必要があります。

ステンレスロールミルジャーが選ばれる理由

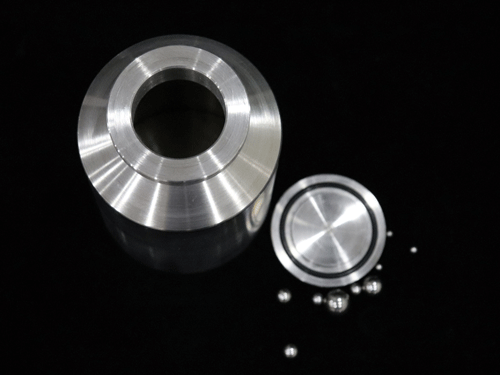

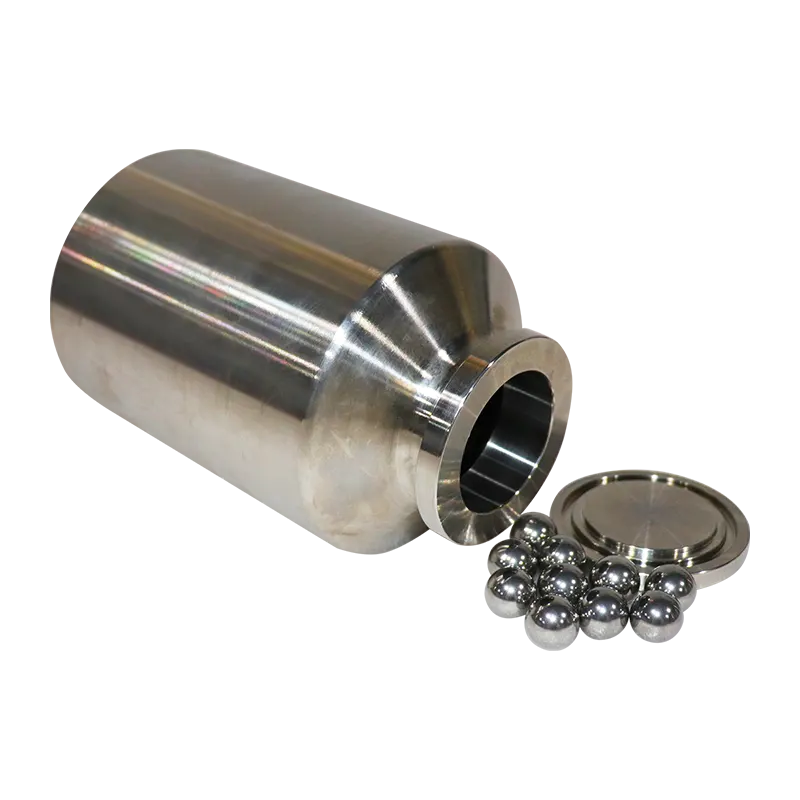

ステンレス鋼は、機械的靭性と、拭いたり、すすいだり、検査したりできる表面を兼ね備えているため、研究室では魅力的です。セラミック製のジャーとは異なり、重いメディアチャージを降ろしたり、ジャーを乱暴に扱ったりしても、同じように欠けることはありません。実際の温度上昇はミル、媒体、周囲条件によって決まりますが、その熱伝導率は長時間の粉砕中にサンプルから熱を逃がすのにも役立ちます。 TENCAN's ステンレス鋼ロールミルジャー はローラーボールミルの使用にリストされており、サンプルに必要なもの、蓋に何が含まれていなければならないか、実行の間にジャーをどのように洗浄するかなど、同じ実践的な問題がこのタイプのジャーに当てはまります。

実験室での実際的な利点

ステンレス鋼の瓶は、鉄や合金元素にあまり敏感ではない乾燥した脆いサンプルの出発点として適しています。繰り返しの積み降ろしに対応でき、明るい光の下で内部に傷、穴、または残留粉末がないか検査できます。ただし、サンプルが摩耗性である場合、同じ靱性でも摩耗は除去されません。ジャー、蓋、メディアはすべてある程度摩耗するため、分析結果では摩耗生成物を考慮する必要があります。

研究室がステンレス鋼を選択するもう 1 つの理由は、洗浄です。滑らかな金属表面は、瓶が完全に分解され、蓋、ねじ山、ガスケット部分も同様に掃除されていれば、多孔質のセラミックや傷のあるプラスチックの表面よりもブラシをかけたり洗い流したりするのが簡単です。乾燥したスラリーは隅に隠れる可能性があるため、洗浄手順をジャーに記載する必要があり、シンクで簡単に洗い流すだけではなりません。

素材に限界がある場合

ステンレス鋼は合金の一種であり、単一の万能材料ではありません。耐食性は、合金、サンプルの化学的性質、液相、温度、洗浄剤によって異なります。酸性スラリー、高塩化物溶液、一部の塩、および長時間の湿った接触は、単純な水ベースのスラリーよりも攻撃的になる可能性があります。プロセスに腐食性の液体や微量金属に敏感な製品が含まれる場合は、ジャーのサプライヤーに材料の適合性情報を問い合わせ、リスクが正当化される場合には、セラミック、メノウ、ジルコニア、またはポリマー製のジャーを検討してください。

不透明度も実際的な制限です。ステンレス製のジャーでは、メディアの動きやスラリーの混合を目で確認することができません。オペレータは目視でプロセスを調整するのではなく、文書化された実行設定を使用し、フライス加工後に製品をチェックする必要があります。

瓶の材質	潜在的な利点	確認すべきポイント
ステンレス鋼	強靭なボディ、熱伝導性、簡単な拭き取りにより、多くの乾燥した脆性サンプルに適しています	合金腐食、金属摩耗、ガスケット適合性、不透明壁
瑪瑙	金属汚染が少なく、多くの柔らかいサンプルから中程度の硬いサンプルに適しています	脆性、衝撃限界、多孔質領域の洗浄
ジルコニア	高密度で耐摩耗性があり、セラミックの汚染が許容される場合に役立ちます	コスト、ジャーの重量、メディアの適合性、蓋の摩耗
アルミナセラミック	耐摩耗性と低金属汚染性	チッピングの危険性、熱衝撃、シールのフィット感
プラスチックまたは PTFE	一部の設計における耐薬品性と目視検査	低い耐摩耗性、温度制限、溶剤膨潤性

工事内容の確認

ジャーを使用する前に、安全な操作と再現性に影響する詳細を確認してください。蓋は力を入れずにしっかりと収まり、ガスケットが溝にぴったりとフィットし、ジャーが回転しても蓋がしっかりと留まる必要があります。壁の厚さとジャーの質量は、熱伝達とミルローラーへの負荷に影響するため、重要です。非常に重いジャーには、適切なローラー間隔と駆動能力を備えたミルが必要な場合があります。サプライヤーの動作限界は、一般的な作業場の想定よりも優先される必要があります。

内部の仕上げはきれいにできるほど滑らかである必要がありますが、通常の光の下で細かい傷が隠れるほどの鏡面まで磨いてはいけません。ネジ山またはクランプ部分にバリがないか、蓋が平坦かどうかを確認してください。瓶に注ぎ口やその他の機能がある場合は、粉末がたまる隙間ができていないことを確認してください。これらの詳細は表面的なものではありません。これらは、ジャーが敏感なサンプルに使用できるかどうか、および洗浄が検証できるかどうかを判断します。

評価すべき汚染と腐食のリスク

ロールミルジャー内の汚染は、一度に複数の場所から発生する可能性があります。ジャーの壁と蓋が摩耗する可能性があり、ガスケットが材料を放出したり古いサンプルを保持したり、粉砕媒体が摩耗したり、粉末がねじ山や蓋の下に残る可能性があります。見た目にきれいな瓶は、きれいなブランクの証拠ではありません。微量分析の場合、唯一有用な証拠は、サンプルに使用したものと同じジャー、媒体、液体、および洗浄手順を使用した、制御されたブランク分析です。

ステンレス鋼のジャーの場合、主な技術的懸念はセラミック表面の単純な摩耗ではなく、金属の摩耗または腐食です。研磨パウダーはジャーやメディアから材料をゆっくりと取り除く可能性があり、攻撃的な液体は表面の状態を変える可能性があります。有意性はサンプルと分析方法によって異なります。建築材料の主成分は少量の鉄の添加を許容する場合がありますが、微量元素の研究や電池材料は許容できない場合があります。正しい質問は、ステンレス鋼が一般的にきれいかどうかではなく、このサンプルとこの測定で予想される摩耗が許容できるかどうかです。

腐食のリスクには別途注意が必要です。ステンレス鋼の表面は、ある水系では良好に機能することも、別の水系では不十分な場合もあります。塩化物含有量、pH、温度、溶存酸素、洗浄剤、および濡れた接触の長さがすべて重要です。中性鉱物スラリーにうまく使用されたジャーが酸性または高塩分のプロセスに適しているとは考えないでください。化学的性質が通常の実験室での経験から外れている場合は、互換性に関するガイダンスを要求するか、バッチをコミットする前に実際の液体で小規模な予備暴露テストを実行してください。

メディアの磨耗はジャーの磨耗よりも大きくなる可能性があります。小さな瓶に入った高密度のメディアには多くの接触点があり、合計の磨耗面積がかなり大きくなる可能性があります。ジャーがステンレス鋼であっても、媒体がジルコニアまたはメノウである場合、汚染プロファイルは変化します。ジャーと媒体の両方がステンレス鋼である場合、研磨負荷における金属の寄与がより高くなる可能性があります。まず密度と汚染度に応じてメディアを選択し、次にジャーがメディアのサイズ、質量、衝撃荷重に耐えられることを確認します。

表面の状態も洗浄と汚染に影響します。傷、穴、および粗い溶接部分には、細かい粉末が付着する可能性があります。研磨パッドで掃除した瓶は明るく見えますが、表面に傷が付いているため掃除が難しくなります。仕上げを維持する洗浄方法を使用し、斜めの光で内部を検査してください。穴あきや深い傷が現れた場合は、ジャーをデリケートな作業から外すか、それほど要求の厳しいサ​​ンプルにのみ使用してください。

空の実行は、意図したプロセスと可能な限り一致する必要があります。同じジャー、媒体の種類と質量、液体、洗浄順序を使用しますが、分析方法で必要な場合はサンプルを省略するか、代表的な不活性物質を使用します。プロジェクトにとって重要な要素やフェーズの空白を分析します。ブランクが許容できる場合は、少量のサンプルを実行し、洗浄後にブランクを繰り返し、キャリーオーバーが制御されていることを確認します。この 2 段階のチェックにより、摩耗と不十分な洗浄が区別されます。これは、多くの場合、予期せぬ汚染の原因となる可能性が高くなります。

摩耗と腐食を同じ問題として扱うべきではありません。摩耗とは、瓶、蓋、または媒体からの材料の物理的な損失です。腐食は、表面材料を緩めたり、穴を形成したりする化学変化です。ジャーには目に見える磨耗はほとんどありませんが、攻撃的な液体と接触した後でも物質が放出されます。逆に、ジャーにはブランクに大きな変化がなくても、研磨パウダーによる研磨が見られる場合があります。外観だけではなく、分析結果によって、瓶が適切なままであるかどうかを判断する必要があります。

メディア、フィル、速度: ミリングウィンドウの設定

ジャーの選択は、メディアの選択や動作条件から切り離すことはできません。同じステンレス鋼のジャーでも、低エネルギーで粗い混合物を生成したり、より高いエネルギーで細かい粉砕を生成したりできますが、投入量が適切に選択されていない場合は、熱を発生したり、過度の摩耗を引き起こしたり、メディアベッドを停止させたりする可能性もあります。便利なアプローチは、すべての変数を一度に変更するのではなく、ミリング ウィンドウを定義し、その中でテストすることです。

粉砕メディアの選択

メディアの密度、直径、形状、材質によって、各接触時に利用できるエネルギーと汚染リスクが決まります。メディアが大きいか密度が高いと、より多くの衝撃エネルギーが得られ、粗い粒子や硬い粒子を砕くのに役立ちますが、摩耗も多くなり、狭くて細かい粉砕ができない可能性があります。媒体が小さいほど接触点が多くなり、供給粒子が粒子間に捕捉されるほど十分に小さい場合には、微細な粉砕に効果的です。メディアは、ジャーおよびサンプルと互換性がある必要もあります。ステンレス鋼、ジルコニア、アルミナ、メノウ、およびタングステンカーバイドのメディアは、さまざまな理由で実験室のミリングに使用されます。最終的な選択は、汚染限界、必要なエネルギー、およびジャーとミルに対するサプライヤーのガイダンスに基づいて行う必要があります。

充填率とサンプルロード

メディアの充填とサンプルのロードは、電荷がどの程度自由に移動するかを制御します。ジャーに培地と粉末が詰め込まれている場合、培地をカスケードするスペースがほとんどありません。サンプルのロードが低すぎる場合、メディアはほとんど有益な仕事をしない可能性があり、リカバリが困難になる可能性があります。一般的な実験室の開始点は、ジャーの容積の一部を培地で満たし、装入物を液体に溺れさせたり固体の塊に詰めたりすることなく、培地の間のスペースを占めるのに十分なサンプルを追加することです。嵩密度、粒子形状、スラリー粘度は大きく異なるため、正確な割合は試行によって確立する必要があります。成功した結果を再現できるように、実行ごとにメディアの質量、サンプルの質量、および液体の質量を記録します。

回転速度、時間、温度

ローラーミルは通常、媒体がジャーの壁に対して遠心分離される速度よりも低い速度で動作します。その範囲内では、速度が増加すると接触の頻度とエネルギーが増加しますが、入熱と摩耗も増加します。高速で長時間運転すると、ジャーが加熱され、スラリーの粘度が変化し、密閉されたジャー内の圧力が上昇する可能性があります。ステンレス鋼の瓶は熱を伝導しますが、ミルや周囲の温度よりも早く熱を除去することはできません。サンプルが熱に弱い場合は、装置の供給元に確認した後、操作時間を短くし、速度を下げ、より涼しい環境を使用するか、または別のジャーとミルの構成を使用してください。

ウェットミリングには独自の制約が追加されます。液体は瓶、蓋、ガスケットと適合する必要があり、スラリーは移動できる程度の流動性を保たなければなりません。スラリーが濃すぎると、メディアが閉じ込められたり、均一に粉砕できないペーストが作成されたりする可能性があります。スラリーが薄すぎると、粗大粒子が沈降する可能性があり、漏れのリスクが高まる可能性があります。乾式粉砕では液体の適合性の問題は回避されますが、粉塵、固化、およびサンプル損失の増加が発生する可能性があります。どちらの場合も、瓶の密閉と回復方法はプロセスの一部であり、後付けではありません。

スケールアップと再現性

小さなステンレス鋼の瓶で得られた結果は出発点であり、より大きな実験を直接予測するものではありません。ジャーの直径が大きくなると、メディアの経路長と接触イベントの数が変化します。より大きなジャーでは、同じ粒度分布を達成するために、異なる媒体サイズ、異なる充填率、または異なる実行時間が必要になる場合があります。ミルのローラー速度とジャーの質量も、装入物の挙動に影響します。スケールアップは段階的に実行し、各段階で粒子サイズと汚染をチェックする必要があります。

再現性は、ジャーの識別、メディアのロット、サンプルの水分、液体の質量、洗浄方法、周囲温度など、見落としがちな変数を記録することで決まります。同じジャーと培地を使用して実行を繰り返すことができない場合は、ガスケットの摩耗、培地サイズ分布の変化、またはサンプルの装填が一貫していないことが原因である可能性があります。短い試行マトリックスは、プロセスがエネルギーと充填の変化にどのように反応するかを示すため、通常、1 回の長期実行よりも有益です。

密閉、洗浄、メンテナンスの実践

ロールミルジャーは動くため、蓋とシールは重要です。蓋が緩んでいると粉末が漏れる可能性があり、ガスケットが摩耗するとスラリーが漏れる可能性があり、乾燥したサンプルでスレッドが汚染されていると蓋が正しく固定されなくなる可能性があります。毎回の運転前に、蓋、ガスケット、合わせ面を検査してください。ガスケットが瓶や液体に合ったものであるか、膨潤、硬化、切れなどがないか確認してください。サプライヤーの推奨に従って蓋を締めます。過度の力はガスケットを変形させたり、ねじ山を損傷したりする可能性があり、力が不足すると漏れが発生する可能性があります。

清掃手順

実際の洗浄順序は、ジャーを空にし、メディアを除去し、浮遊粉末をブラシで取り除き、適切な洗剤または溶剤で洗浄し、すすぎ、完全に乾燥させることです。正確な液体はサンプルとジャーの材質によって異なります。サプライヤーが許容できると確認しない限り、ステンレス鋼には研磨パッドや強力な塩化物含有クリーナーを使用しないでください。蓋のネジ山、蓋の裏側、ガスケットの溝、内側の角に注意してください。同じジャーを異なる材料に使用する場合は、キャリーオーバーを確認するために溶媒の洗浄とその後のブランクランが必要になる場合があります。

点検・交換

瓶の内側に穴あき、深い傷、落ちない変色、衝撃痕がないか調べてください。蓋に変形がないか、ガスケットに亀裂や圧縮永久歪みがないか確認してください。表面が粗くなった瓶は掃除が難しくなり、より多くの物質が落ちてしまう可能性があります。特定のジャーやガスケットによる性能の変化を追跡できるように、ジャーの使用、洗浄、検査の簡単なログを記録します。損傷した瓶は、まだメディアが入っているという理由だけで、機密性の高い作業に戻すべきではありません。

現実的であれば、サンプルファミリーまたは汚染レベル専用のジャーを使用します。製剤の主要成分に使用されるジャーは、感度の低い混合物には許容される場合がありますが、完全な洗浄検証なしに微量分析に移行すべきではありません。残留溶媒が逃げてガスケットが長期間圧縮されないように、清潔な瓶は蓋を外した状態、または緩めに取り付けた状態で保管してください。蓋が取り付けられているか調整されている場合は、瓶と蓋に一致するセットとしてラベルを付けます。

選択と検証のチェックリスト

ステンレス鋼ロールミルジャーが成功する可能性が最も高いのは、明確なサンプル仕様に照らして選択され、記録された小規模なトライアルで検証された場合です。以下のチェックリストは、意図的に実践的なものになっています。該当するのは TENCAN'ステンレス鋼のジャーおよび同等のジャー ローラーボールミルジャー 評価中。

• サンプルの化学的性質: 酸性度、塩化物、塩分、水分、鉄または合金元素に対する感受性。
• 単一の平均値だけではなく、目標の粒子サイズと許容可能な粒子サイズ分布。
• 餌のサイズと硬さ。メディアがフィードを壊す可能性があることを確認します。
• 必要なバッチ質量とジャー作業量、メディアの動きに十分な空き容量。
• メディアの材質、密度、直径、および塗りつぶし。 jar との互換性を確認します。
• 乾式または湿式モード、液体の適合性、スラリーの粘度、および漏れのリスク。
• サンプル、ガスケット、液体の温度制限。
• 洗浄方法とサンプル間の許容可能な所要時間。
• 汚染限界とそれを検証するために使用される分析方法。
• 小さな瓶の結果をより大きな瓶で繰り返すかどうかを含む、スケールアップ計画。

検証トライアルは、見た目が似ているだけの代替品ではなく、実際のサンプルを使用して実行する必要があります。控えめなメディア料金と速度から始めて、一度に 1 つの変数を調整します。ジャー、メディアの質量、サンプルの質量、液体の質量、速度、時間、温度、回収率を記録します。粉砕後は、中央値だけでなく粒度分布も確認してください。良好な中央値を生成するが、裾が粗く分布が広いプロセスでは、異なるメディア サイズ、より長い実行、または 2 段階のアプローチが必要になる場合があります。

汚染に敏感な作業の場合は、ジャー、メディア、および液体を使用してブランクを同じ条件で実行します。分析結果が検出限界に近い場合、プロセスは許容される可能性があります。そうでない場合は、ジャーの材質、メディア、または洗浄手順を変更します。このステップは、サンプルが実際に見ているものを測定するため、目視検査よりも有益です。また、ガスケットの摩耗や蓋の掃除が不十分であることを検出するのにも役立ちます。

文書化は検証の一部です。短いバッチ記録で、瓶、蓋、ガスケット、媒体、サンプル、および洗浄ステップを特定する必要があります。同じ瓶を繰り返し使用する場合は、実行回数と外観の変化に注意してください。結果が変化した場合、記録により、その原因がメディアの新しいロットなのか、洗浄溶剤の変更なのか、それとも耐用年数に達したジャーなのかがわかります。このレベルの制御は、同じ実験室で複数のプロジェクトにミルを使用する場合に特に重要です。

最後に、瓶の実際の寿命について考えてみましょう。ステンレス製のジャーは、適切なサンプルに合わせて注意深く維持すれば、多くのキャンペーンに役立ちますが、すべての化学薬品やすべての汚染制限に対して正しい答えであるわけではありません。最も信頼できる選択は、ジャーをサンプル、メディア、ミル、分析ターゲットに接続するものです。これらの要素が文書化されると、jar は最後の瞬間に選択された付属品ではなく、プロセスの制御された部分になります。
