كيف تعمل مطحنة الكرة الكوكبية؟ المكونات وأوضاع الطحن والتطبيقات

طاحونة الكرات الكوكبية عبارة عن آلة طحن مختبرية عالية الطاقة تستخدم لسحق المواد المختلفة وخلطها وتجانسها وتشتيتها وتنشيطها ميكانيكيًا. يستخدم على نطاق واسع في علوم المواد والسيراميك والمعادن والجيولوجيا والكيمياء والمستحضرات الصيدلانية وأبحاث البطاريات والاختبارات البيئية وتكنولوجيا النانو.

على عكس المطحنة الدوارة العادية، تجمع المطحنة الكروية الكوكبية بين دوران القرص الداعم الرئيسي ودوران أوعية الطحن الفردية. تولد هذه الحركة المركبة قوى تأثير واحتكاك وقص قوية، مما يسمح للمعدات بمعالجة المواد بكفاءة خلال وقت طحن قصير نسبيًا.

تشرح هذه المقالة المكونات الرئيسية لمطحنة الكرات الكوكبية، وكيفية عمل آلية الطحن الخاصة بها، وكيفية اختيار الطحن الجاف أو الرطب، وكيفية مطابقة مرطبانات وكرات الطحن مع مواد مختلفة.

ما هي مطحنة الكرة الكوكبية؟

يتم تجهيز المطحنة الكروية الكوكبية عمومًا بمحطتين أو أربع محطات طحن مثبتة على قرص كوكبي دوار. تحتوي كل محطة على وعاء طحن يحتوي على العينة وكرات الطحن.

أثناء التشغيل، يدور القرص الكوكبي حول المحور المركزي للآلة بينما تدور أوعية الطحن حول محاورها الخاصة. في العديد من التصاميم، يكون اتجاه دوران الجرار معاكسًا لاتجاه دوران القرص الكوكبي.

يؤدي الجمع بين هذه الحركات إلى تسارع كرات الطحن، واصطدامها ببعضها البعض، وضرب العينة، والتحرك عبر الجدار الداخلي للجرة. ونتيجة لذلك، يتم تقليل حجم المادة من خلال التأثير المتكرر والضغط والاحتكاك والقص.

المكونات الرئيسية لمطحنة الكرة الكوكبية

على الرغم من أن المطاحن الكروية الكوكبية متوفرة بسعات وتصميمات هيكلية مختلفة، إلا أن معظم الآلات تحتوي على العديد من المكونات الأساسية.

1. هيكل الآلة وغطاء السلامة

يدعم جسم الآلة نظام القيادة، والآلية الكوكبية، ومحطات الطحن، والمكونات الكهربائية، ولوحة التحكم. يحيط غلاف وقائي بغرفة الطحن لتقليل الضوضاء ومنع المشغلين من الاتصال بالمكونات المتحركة.

تشتمل الآلات عالية الجودة عادةً على قفل أمان يمنع التشغيل أثناء فتح الغطاء. يجب أيضًا أن يتوقف الجهاز تلقائيًا إذا تم فتح العلبة أثناء التشغيل.

2. المحرك ونظام النقل

يوفر المحرك الطاقة اللازمة لقيادة القرص الكوكبي. يقوم نظام النقل بنقل هذه الطاقة إلى القرص الرئيسي ومحطات الطحن من خلال التروس أو الأحزمة أو الأعمدة أو مجموعة من المكونات الميكانيكية.

تؤثر قوة المحرك واستقرار ناقل الحركة بشكل مباشر على موثوقية التشغيل، خاصة عند استخدام أوعية الطحن الثقيلة أو الوسائط الكثيفة أو دورات الطحن الطويلة.

3. قرص الكواكب

القرص الكوكبي هو المنصة الدوارة الرئيسية داخل الجهاز. يتم توزيع حاملات أوعية الطحن حول هذا القرص. أثناء دوران القرص، تدور كل جرة بشكل مستقل، مما يخلق حركة كوكبية مميزة.

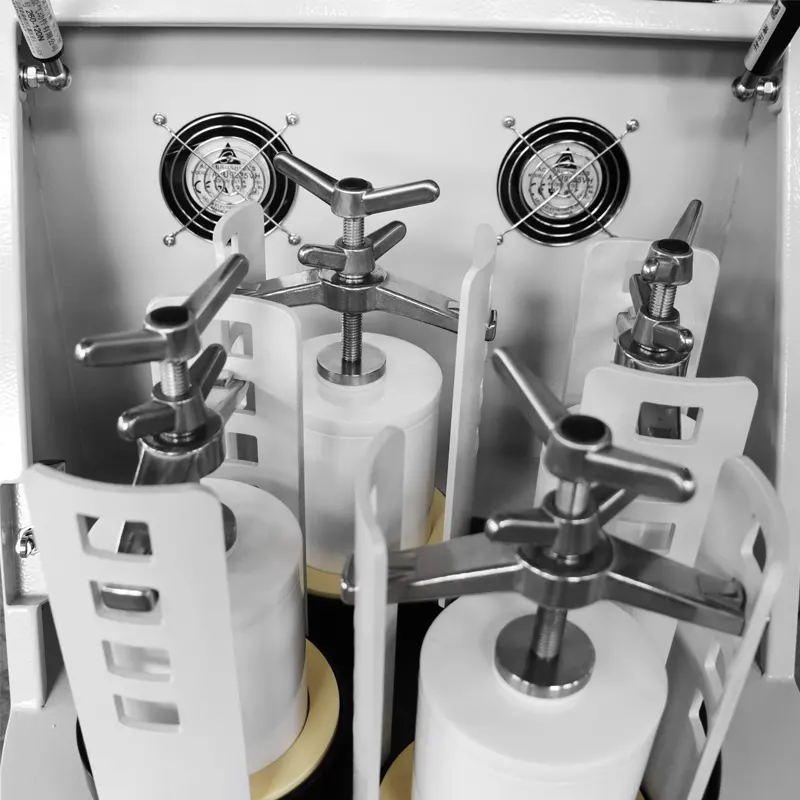

4. حوامل مرطبانات الطحن وأجهزة التثبيت

يجب تثبيت كل وعاء طحن بشكل آمن قبل التشغيل. يمنع جهاز التثبيت الجرة من الارتخاء أو التحرك تحت قوة طرد مركزية عالية.

يعد هيكل التثبيت الموثوق به مهمًا بشكل خاص أثناء الطحن عالي السرعة. قبل تشغيل الآلة، يجب على المشغلين التأكد من أن جميع الجرار موضوعة بشكل صحيح وأن المحطات المقابلة متوازنة بشكل صحيح.

5. طحن الجرار وكرات الطحن

يحتوي وعاء الطحن على العينة ووسائط الطحن. يجب اختيار مواد الجرة والكرة وفقًا للصلابة والخصائص الكيميائية ومتطلبات التلوث وحجم الجسيمات المستهدفة للعينة.

6. نظام التحكم

يقوم نظام التحكم بضبط معلمات التشغيل مثل سرعة الدوران، ووقت الطحن، واتجاه الدوران، وفترات الإيقاف المؤقت، وبرامج الدورة.

يعمل التحكم القابل للبرمجة على تحسين إمكانية التكرار التجريبي لأنه يمكن استخدام نفس إعدادات السرعة والوقت لدفعات متعددة.

كيف تعمل آلية الطحن الكوكبي

تبدأ عملية الطحن عندما يقوم المحرك بتشغيل القرص الكوكبي. أثناء دوران القرص، تدور أوعية الطحن حول محاورها الخاصة. يتم تسريع وإعادة توجيه كرات الطحن داخل الجرار بشكل مستمر.

تحدث عمليتان رئيسيتان للطحن خلال هذه الحركة:

• طحن التأثير: تصطدم كرات الطحن بالعينة والجدار الداخلي للجرة والكرات الأخرى، مما ينتج عنه قوى تصادم قوية تؤدي إلى تحطيم الجزيئات الأكبر حجمًا.
• الاحتكاك وطحن القص: تتدحرج الكرات وتنزلق عبر العينة وجدار الجرة، مما يؤدي إلى توليد قوى الاحتكاك والقص التي تقلل حجم الجسيمات بشكل أكبر وتحسن الخلط.

ونظرًا لأن هذه القوى تحدث بشكل متكرر عند التردد العالي، فإن المطاحن الكروية الكوكبية يمكنها تحقيق طاقة طحن أعلى بكثير من العديد من المطاحن الدوارة التقليدية.

تعتمد نتيجة الطحن النهائية على التأثير المشترك لسرعة الدوران، ووقت الطحن، وقطر الكرة، وكثافة الكرة، وكمية العينة، وحجم الجرة، وخصائص المواد.

هل تنتج السرعة العالية دائمًا مسحوقًا أنعم؟

تعمل السرعة الأعلى عمومًا على زيادة الطاقة الحركية لكرات الطحن، ولكن أعلى سرعة متاحة ليست دائمًا هي الإعداد الأكثر كفاءة.

إذا كانت السرعة منخفضة جدًا، فقد تتدحرج الكرات دون إحداث تأثير كافٍ. إذا كانت السرعة عالية جدًا، فقد تؤدي قوة الطرد المركزي المفرطة إلى تثبيت الكرات على جدار الجرة، مما يقلل من الاصطدام الفعال ويزيد من توليد الحرارة.

قد تؤدي سرعة التشغيل المفرطة أيضًا إلى حدوث ذلك:

• زيادة سريعة في درجة حرارة العينة
• تسارع تآكل الجرار وكرات الطحن
• ارتفاع الحمل الميكانيكي على المحامل وأجزاء ناقل الحركة
• التغييرات في خصائص العينة الحساسة للحرارة
• زيادة الاهتزاز وضوضاء التشغيل

يتمثل النهج العملي في البدء بسرعة معتدلة ثم ضبط السرعة ووقت الطحن وحجم الكرة وفترات الإيقاف المؤقت وفقًا لحجم الجسيمات ودرجة الحرارة المرصودة.

الطحن الجاف والطحن الرطب

يمكن للمطاحن الكروية الكوكبية معالجة المواد إما باستخدام الطحن الجاف أو الطحن الرطب. تعتمد الطريقة الصحيحة على خصائص العينة وحجم الجسيمات المطلوبة ومتطلبات التشتت وخطوات المعالجة اللاحقة.

متى يتم استخدام الطحن الجاف

يستخدم الطحن الجاف بشكل شائع للمعادن والسيراميك والزجاج ومساحيق المعادن والأصباغ وعينات التربة وغيرها من المواد التي يمكن معالجتها بدون وسط سائل.

أثناء الطحن الجاف، يجب أن تبقى مساحة كافية داخل الجرة حتى تتمكن كرات الطحن من التحرك بفعالية. يؤدي الإفراط في التعبئة إلى تقليل طاقة الاصطدام وقد يضع حملاً زائدًا على الجهاز.

متى يتم استخدام الطحن الرطب

غالبًا ما يتم اختيار الطحن الرطب عندما يكون هناك حاجة إلى تشتت أفضل للجسيمات، أو تقليل الغبار، أو حجم جسيمات أصغر، أو تحسين التحكم في درجة الحرارة.

اعتمادًا على المادة والعملية، يمكن استخدام الماء أو الإيثانول أو الجلسرين أو جلايكول الإيثيلين أو أي سائل مناسب آخر. يجب أن يكون السائل المحدد متوافقًا كيميائيًا مع العينة ويجب ألا يسبب تلوثًا غير مقبول.

كيفية اختيار مادة وعاء الطحن

تعد مادة جرة الطحن أحد أهم عوامل الاختيار لأن التآكل الناتج عن الجرة قد يدخل إلى العينة. يعتمد الاختيار الصحيح على صلابة العينة، والتوافق الكيميائي، والنقاء المطلوب، وتحمل التلوث.

إذا كان التلوث المعدني غير مقبول، فيجب تجنب الجرار والكرات المصنوعة من الفولاذ المقاوم للصدأ بشكل عام. قد تكون الزركونيا أو العقيق أو الألومينا أو PTFE أو أي مادة أخرى غير معدنية أكثر ملاءمة.

بالنسبة للعينات شديدة الصلابة والكاشطة، يجب أن يوفر الوعاء وكرات الطحن صلابة كافية ومقاومة للتآكل. ويمكن أخذ كربيد التنغستن أو الزركونيا في الاعتبار، اعتمادًا على متطلبات التلوث والطحن المقبولة.

كيفية اختيار حجم كرة الطحن

يؤثر قطر كرة الطحن على كل من قوة التأثير وعدد نقاط الاتصال داخل الجرة.

• كرات طحن كبيرة توفر تأثيرًا أقوى ومفيدة لتقليل جزيئات التغذية الأكبر حجمًا.
• كرات طحن متوسطة دعم الطحن الدقيق العام وخلط المواد.
• كرات طحن صغيرة إنشاء المزيد من نقاط الاتصال وتكون مفيدة أثناء الطحن الناعم أو متناهية الصغر.

غالبًا ما يكون الجمع بين عدة أقطار كروية أكثر فعالية من استخدام حجم واحد فقط. تقوم الكرات الأكبر حجمًا بالسحق الأولي، بينما تستمر الكرات الأصغر في تقليل الجزيئات الدقيقة.

يجب عادةً اختيار كرات الطحن من مادة متوافقة مع الجرة. قد يؤدي استخدام الكرات الأكثر صلابة من الجرة إلى تسريع تآكل الجرة، في حين أن الوسائط ذات الصلابة غير الكافية قد تتآكل بسرعة وتقلل من كفاءة الطحن.

المواد التي تتم معالجتها عادة بواسطة المطاحن الكروية الكوكبية

يمكن للمطاحن الكروية الكوكبية معالجة العديد من المواد الهشة والصلبة والليفية والناعمة والمركبة. ومع ذلك، فإن بعض المواد الصلبة أو المرنة أو الحساسة للحرارة أو القابلة للاشتعال أو التفاعلية قد تتطلب معالجة مسبقة خاصة أو التحكم في الغلاف الجوي.

علم المواد والمواد المتقدمة

• الألومنيوم والنحاس والحديد والتيتانيوم ومساحيق المعادن الأخرى
• مساحيق الفولاذ المقاوم للصدأ والنيكل وسبائك التيتانيوم
• الألومينا، الزركونيا، كربيد السيليكون، ونيتريد السيليكون
• الجرافيت والجرافين وأنابيب الكربون النانوية وغيرها من المواد الكربونية
• الكاثود والأنود والمواد المنحل بالكهرباء الصلبة في بطارية الليثيوم
• المواد المغناطيسية والكهرضغطية والحرارية والمواد فائقة التوصيل

الجيولوجيا والمعادن والاختبارات البيئية

• الكوارتز والفلسبار والكالسيت والطين والمعادن الأرضية النادرة
• عينات التربة لتحليل العناصر أو المعادن الثقيلة
• الفحم والرماد والخبث والمخلفات والحمأة الصناعية
• محفزات النفايات وعينات النفايات الإلكترونية
• الكربون المنشط ومواد الامتزاز الأخرى

المواد الكيميائية والسيراميكية والإلكترونية

• الأصباغ والأصباغ والطلاءات والمساحيق الكيميائية
• السيراميك الإلكتروني والسيراميك الإنشائي والمواد المضافة الخزفية
• الفريت، وبورون حديد النيوديميوم، والمواد المغناطيسية
• مسحوق السيليكون والفوسفور والمواد المعجونة الموصلة
• المحفزات والمواد الداعمة للمحفزات

العينات الصيدلانية والزراعية والبيولوجية

• المكونات الصيدلانية الفعالة والسواغات
• النباتات الطبية المجففة والمواد العشبية التقليدية
• العينات البيولوجية المجففة بالتجميد
• جذور النباتات، والسيقان، والأوراق، والحبوب، والمواد المضافة للأعلاف
• سيراميك الأسنان ومواد الهيدروكسيباتيت

قد تتشوه المواد البلاستيكية والمطاط والبوليمرات والمواد الليفية القوية بدلاً من أن تنكسر في ظل ظروف الطحن العادية. قد تكون هناك حاجة إلى التبريد المسبق، أو الطحن المبرد، أو القطع، أو أي معالجة مسبقة أخرى.

احتياطات التشغيل الهامة

يعد التشغيل الآمن والمستقر أمرًا ضروريًا لتحقيق نتائج طحن متكررة وإطالة عمر خدمة المعدات.

• تركيب أوعية الطحن بشكل متماثل وموازنة المحطات المتقابلة.
• تأكد من إحكام ربط كل غطاء وعاء وجهاز تثبيت بإحكام.
• لا تتجاوز الحمولة الإجمالية الموصى بها للجهاز.
• اترك مساحة حرة كافية داخل الجرة لحركة الكرة.
• استخدم دورات الإيقاف المؤقت عند معالجة المواد الحساسة لدرجة الحرارة.
• أوقف الجهاز فورًا في حالة حدوث اهتزاز أو ضوضاء غير طبيعية.
• افحص الجرار والكرات والأختام والحوامل ومكونات ناقل الحركة بانتظام.
• قم بتنظيف جميع الأجزاء الملامسة جيدًا لمنع التلوث المتبادل.
• استخدم الجرار المخصصة للتطبيقات الصيدلانية أو الغذائية أو عالية النقاء.
• معالجة المواد القابلة للاشتعال أو الحساسة للأكسدة فقط مع تكوين جو مختوم أو خامل مناسب.

خاتمة

تنتج طاحونة الكرات الكوكبية طاقة طحن عالية من خلال الثورة المشتركة للقرص الكوكبي ودوران جرار الطحن. إن قوى التأثير والاحتكاك والضغط والقص الناتجة تجعل الآلة مناسبة للطحن الدقيق والتجانس والخلط والسبائك الميكانيكية وتطوير المواد.

ومع ذلك، يعتمد الطحن الناجح على ما هو أكثر من سرعة الماكينة. يجب أن تتم مطابقة مادة الجرة وحجم كرة الطحن وكثافة الوسائط وتحميل العينة ووقت الطحن ودرجة الحرارة وظروف المعالجة الجافة أو الرطبة بعناية.

قبل اختيار مطحنة الكرة الكوكبية، قم بتزويد الشركة المصنعة بعينة مفصلة ومعلومات العملية. يمكن للآلة التي تم تكوينها بشكل صحيح تحسين كفاءة الطحن، وتقليل التلوث، وحماية العينة، وإنتاج نتائج معملية أكثر تكرارًا.
